Погрузчик перестал запускаться, появились ошибки на панели приборов, пропадает питание или техника работает нестабильно? Профессиональная диагностика электрики позволяет быстро обнаружить неисправность и предотвратить дорогостоящий ремонт. Специалисты проверяют проводку, разъемы, контроллеры, датчики, генератор, стартер и электронные системы управления погрузчика.
Электрика погрузчика играет ключевую роль в его бесперебойной работе, поэтому любые сбои в системе могут привести к простоям, снижению производительности и дополнительным расходам. Проблемы с проводкой, аккумулятором, генератором, стартером, реле или блоком управления часто проявляются постепенно, и своевременная диагностика позволяет выявить неисправность на раннем этапе, не допуская серьезных поломок.
В этой статье разберем основные признаки неисправностей электрики погрузчика, расскажем, какие методы проверки применяются на практике, и объясним, от чего зависит стоимость диагностики. Материал будет полезен владельцам спецтехники, механикам и специалистам по обслуживанию, которые хотят быстрее находить причину сбоев и планировать ремонт без лишних затрат.
Важность диагностики электрики погрузчика
Диагностика электрики погрузчика важна для предотвращения внезапных поломок, простоев и дорогого ремонта. Своевременная проверка помогает выявить износ проводки, неисправности аккумулятора, реле, датчиков и генератора еще до полного отказа техники. Это особенно критично при интенсивной эксплуатации, когда даже небольшой сбой в системе питания может остановить работу склада или стройплощадки. Регулярная диагностика повышает безопасность, продлевает срок службы узлов и снижает затраты на обслуживание.
Когда необходима диагностика электрики погрузчика. Основные признаки неитсправностей.
Основные признаки неисправностей электрической системы погрузчика обычно заметны уже в работе: трудный запуск, самопроизвольное отключение, мерцание или слабый свет фар, отказ приборов и сигналов, перегрев проводки, запах гари, искрение и нестабильная работа аккумулятора. Также настораживают ошибки на панели, медленный отклик гидравлики и падение мощности. Чем раньше выявить такие симптомы, тем ниже риск дорогого ремонта и простоя техники.
Электрическая система современного погрузчика отвечает за запуск двигателя, работу освещения, приборной панели, датчиков, контроллеров и исполнительных механизмов. Даже небольшой дефект проводки способен привести к серьезным сбоям в работе техники.
Признаки неисправности электрики: погрузчик не запускается, периодически пропадает питание, быстро разряжается аккумулятор, появляются ошибки на дисплее, некорректно работают датчики, не включаются фары и сигналы, возникают сбои в работе гидравлики и трансмиссии, наблюдаются скачки напряжения. При появлении подобных симптомов рекомендуется провести диагностику до возникновения серьезной поломки.
Методы проверки электрики погрузчика
Проверка электрики погрузчика начинается с визуального осмотра проводки, разъемов, предохранителей и клемм на предмет окисления, перегрева и повреждений. Затем используют мультиметр для измерения напряжения, сопротивления и целостности цепей. Для поиска скрытых обрывов и утечек проводят нагрузочные тесты и диагностику аккумулятора, генератора, стартера и реле. При сложных сбоях подключают специализированный сканер, который помогает быстро выявить ошибки в электронных модулях и системе управления.
Что входит в профессиональную диагностику
Профессиональная диагностика электрики погрузчика включает визуальный осмотр проводки, разъемов, предохранителей, реле и состояния аккумулятора. Далее проверяют напряжение, силу тока, зарядку генератора и работу стартера, а также целостность цепей и наличие коротких замыканий. При необходимости используют мультиметр, тестер и сканер ошибок. Это помогает точно определить неисправность и избежать лишнего ремонта.

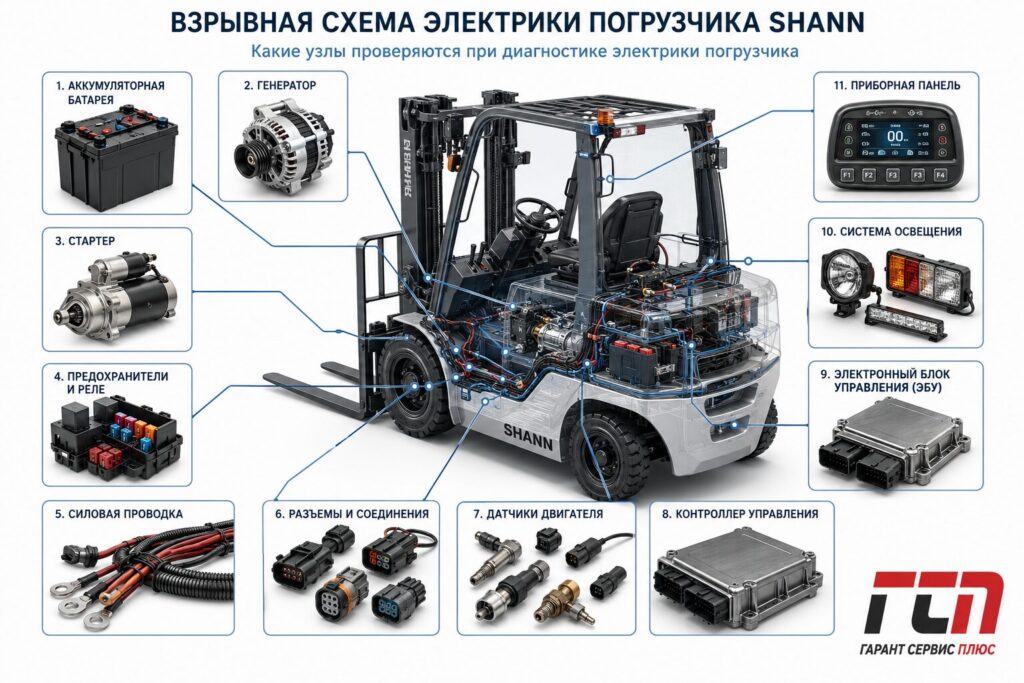

Какие узлы проверяются при диагностике электрики
Комплексная проверка включает диагностику всех основных электрических цепей и компонентов. Если проблема связана с батареей, дополнительно рекомендуется выполнить диагностику АКБ погрузчика.
Проверяются:
Как проводится диагностика электрики погрузчика
Электрическая система современного вилочного погрузчика (электроштабелера, ричтрака) — это сложный комплекс, включающий высоковольтные цепи (до 80В), контроллеры CAN-шины и литий-ионные или свинцово-кислотные батареи. Выход из строя одного датчика или окисление контакта могут полностью парализовать работу склада.
В этом разделе мы пошагово разберем профессиональный алгоритм проверки электрооборудования погрузчика.

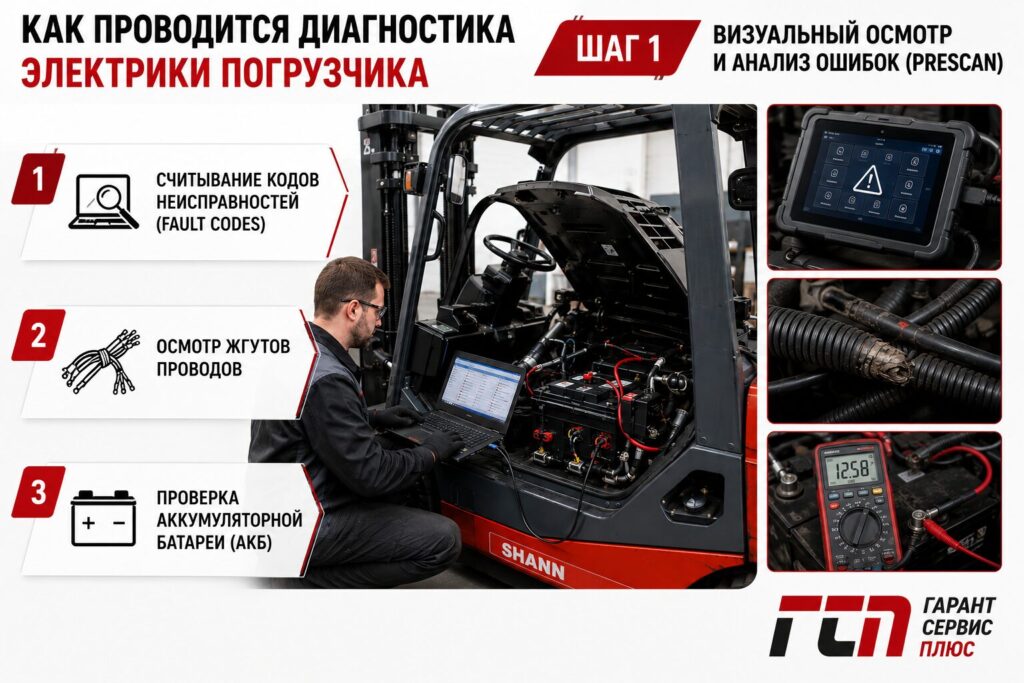

Шаг 1. Визуальный осмотр и анализ ошибок (Prescan)
Любая диагностика начинается до того, как мастер откроет панель с контроллерами.
Считывание кодов неисправностей (Fault Codes): Подключение диагностического ноутбука или сканера к разъему CANbus (J1939). Специалист получает «историю болезней» — какие ошибки возникали, сколько часов назад, при каком токе. Осмотр жгутов проводов: Ищутся перегибы, потертости изоляции о раму, следы влаги или химии (кислоты из аккумулятора). Проверка аккумуляторной батареи (АКБ): Измерение напряжения под нагрузкой и без нее. Слабая батарея — частая причина «фантомных» ошибок контроллера

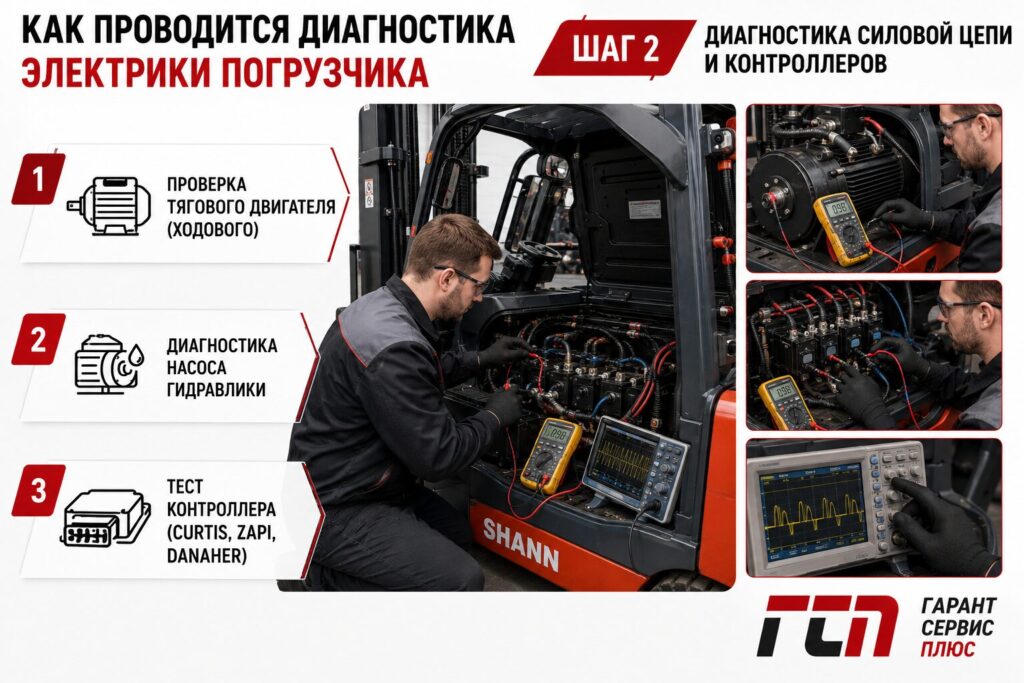

Шаг 2. Диагностика силовой цепи и контроллеров
Это самый опасный этап для неподготовленного техника (требует опыта работы с высоким напряжением постоянного тока). Проверка тягового двигателя (ходового): Измерение сопротивления изоляции (мегаомметром) между обмотками и корпусом. Даже утечка в 0.5 кОм «посадит» батарею за час. Диагностика насоса гидравлики: Проверка контакторов (пускателей). Специалист имитирует команду подъема вил и смотрит осциллограмму включения на экране мультиметра. Тест контроллера (например, Curtis, ZAPI, Danaher): Контроллер — мозг погрузчика. Мастер проверяет транзисторные ключи на предмет «пробоя» или обрыва. Здесь используется осциллограф, так как обычный тестер может не увидеть короткие микросекундные импульсы.

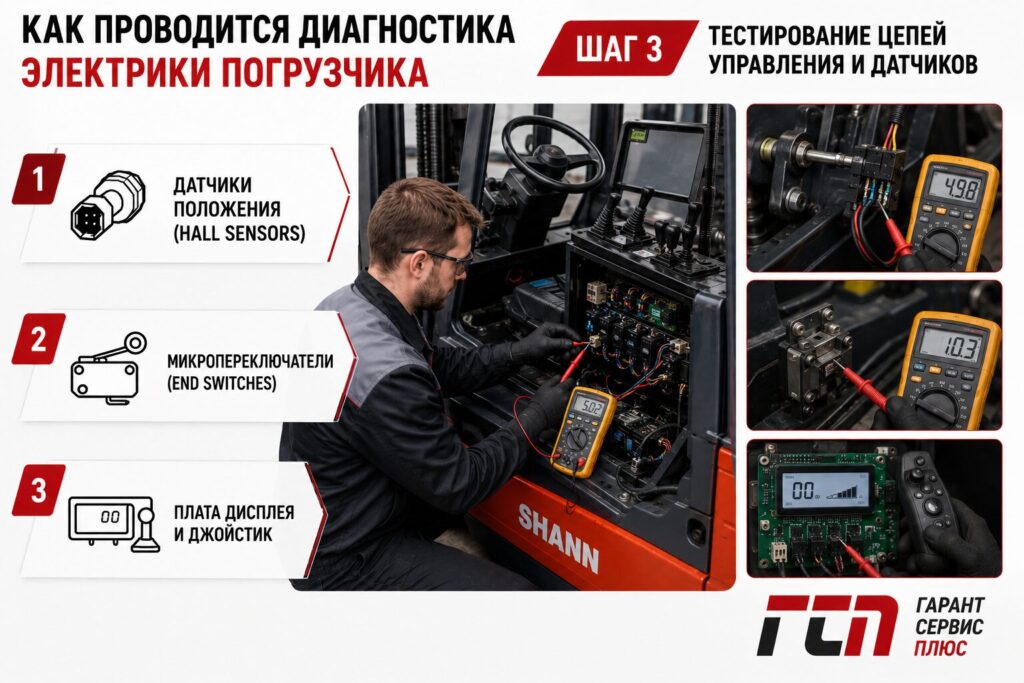

Шаг 3. Тестирование цепей управления и датчиков
Электрика погрузчика — это еще и логика. Современные машины не поедут, если неисправен датчик педали или энкодер рулевого управления. Датчики положения (Hall sensors): Проверка питания (обычно +5В или +12В) и сигнала на выходе при перемещении штока. Микропереключатели (End switches): Тестируются на педалях нейтрали, под капотом (защита от движения при открытой крышке) и в механизме сиденья оператора. Плата дисплея и джойстик: Прозвонка цепи на наличие «дребезга» контактов

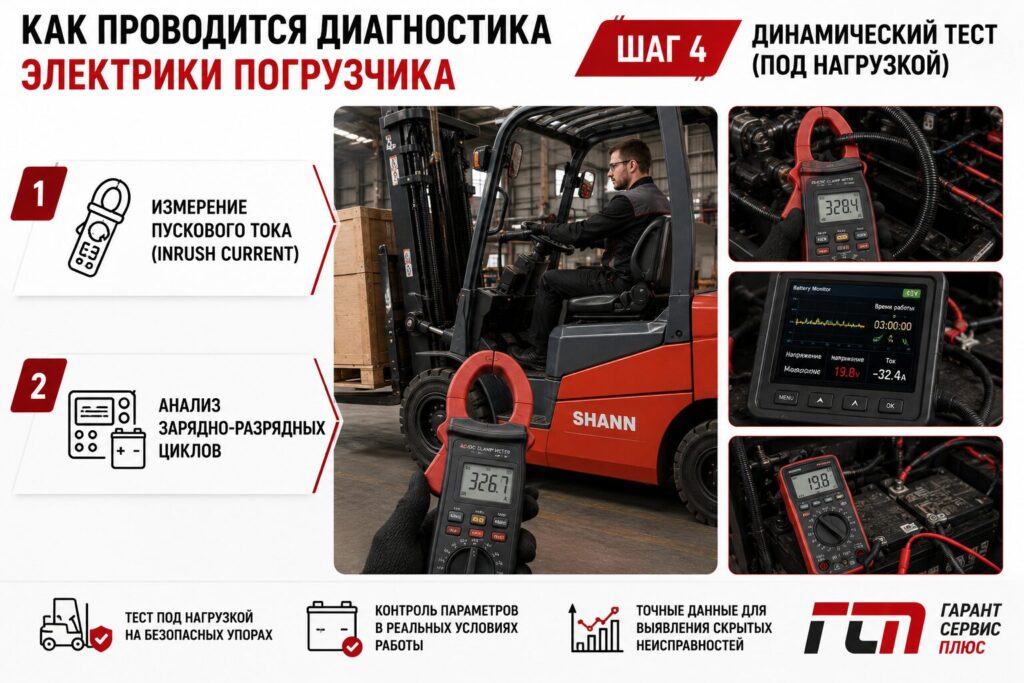

Шаг 4. Динамический тест (под нагрузкой)
Статическая проверка мультиметром — это только 50% информации. Финальный этап проводится на погрузчике, поднятом на безопасных упорах (или с ограничением высоты). Измерение пускового тока (Inrush Current): Клещами тока фиксируется значение при старте движения и при подъеме максимального груза. Если ток превышает паспортный на 15-20% — механика заклинивает (подшипники, редуктор) или короткое замыкание в обмотке. Анализ зарядно-разрядных циклов: Подключение монитора к АКБ во время обычной 3-часовой смены. Провалы напряжения ниже 20В на 48В системе говорят о «сульфатации» пластин батареи.
Типичные неисправности электрики погрузчика и способы диагностики
Типичные неисправности электрики погрузчика и способы диагностики
| Симптом | Возможная причина | Метод проверки | Сложность |
|---|---|---|---|
| Погрузчик не запускается | Разряжена АКБ, окисленные клеммы, неисправен контактор | Измерить напряжение АКБ мультиметром (норма: 24–48 В). Осмотреть клеммы | Легко |
| Двигатель не развивает мощность | Слабый контакт в силовых цепях, износ щёток | Проверить падение напряжения на кабелях под нагрузкой, осмотреть щёточный узел | Средне |
| АКБ быстро разряжается | Утечка тока, сульфатация пластин, неисправное зарядное | Тест утечки тока амперметром. Нагрузочный тест АКБ | Средне |
| Не работает подъёмный механизм | Неисправен контактор подъёма, обрыв проводки, ошибка контроллера | Считать коды ошибок сканером. Прозвонить цепь управления контактором | Средне |
| Перегрев тягового двигателя | Межвитковое замыкание, засорение вентиляции, перегрузка | Измерить сопротивление обмоток. Пирометром замерить температуру корпуса | Сложно |
| Горит индикатор ошибки | Ошибка контроллера, датчик температуры/тока вне нормы | Подключить диагностический сканер, считать и расшифровать коды ошибок | Легко |
Важно: При высокой сложности (красный маркер) рекомендуется обращаться к сертифицированным электрикам для избежания выхода из строя контроллера (до 80 000 руб.).
Стоимость диагностики и факторы, влияющие на цену
Стоимость диагностики электрики погрузчика зависит от сложности работ, марки техники, доступа к узлам и срочности выезда. Базовая проверка цепей, предохранителей и аккумулятора обычно дешевле, чем поиск скрытых обрывов, неисправностей контроллера или датчиков. На цену также влияет необходимость применения специализированного оборудования и выполнения диагностики на месте. Чем точнее описаны симптомы, тем быстрее и дешевле удается выявить причину поломки.
Почему важно своевременно проводить диагностику
Игнорирование проблем с электрикой может привести к: полной остановке техники, выходу из строя контроллера, повреждению аккумулятора, отказу системы управления, дорогостоящему ремонту проводки. Регулярная диагностика позволяет обнаружить неисправности на ранней стадии и избежать серьезных затрат.
Инструменты для диагностики электрики погрузчика
Инструменты для диагностики электрики погрузчика
| Инструмент | Для чего используется | Что проверяет |
|---|---|---|
| Мультиметр | Базовая диагностика | Напряжение АКБ, сопротивление цепей, целостность предохранителей |
| Токоизмерительные клещи | Силовые цепи | Ток нагрузки, утечки тока без разрыва цепи |
| Нагрузочный тестер АКБ | Проверка аккумулятора | Реальная ёмкость и внутреннее сопротивление батареи |
| Диагностический сканер | Электронный блок управления | Коды ошибок контроллера, параметры в реальном времени |
| Пирометр (ИК-термометр) | Тепловая диагностика | Перегрев контакторов, двигателя, кабелей |
| Мегаомметр (мегер) | Изоляция обмоток | Сопротивление изоляции обмоток двигателя и проводки (норма: ≥1 МОм) |
Примечание: Для точной диагностики рекомендуется сочетать несколько инструментов. Например, мультиметр покажет наличие напряжения, а мегаомметр — качество изоляции.
Полезные статьи по диагностике погрузчиков
Для комплексной проверки техники рекомендуем также ознакомиться со статьями:
- Диагностика гидросистемы погрузчика
- Диагностика двигателя погрузчика
- Диагностика мачты погрузчика
- Диагностика АКБ погрузчика
- Компьютерная диагностика погрузчика
Совместная диагностика всех систем позволяет получить полную картину технического состояния погрузчика.
Статьи по теме
Техническое обслуживание (ТО) погрузчиков Lonking в Москве и Санкт-Петербурге 11 августа 2026 Ремонт узкопроходных штабелеров: профессиональный подход к сложной технике 4 августа 2026 Как понять, что АКБ электротележки пора менять: 5 признаков 23 июля 2026 Демонтаж двигателя, КПП и дефектовка коробки передач на погрузчике JAC CPCD15 16 июля 2026 Ремонт рулевого контроллера ZAPI погрузчика NOBLELIFT (ошибка 06A17) 15 июля 2026Вопросы и ответы
Когда нужна диагностика электрики погрузчика?
При появлении ошибок на панели, проблем с запуском двигателя, быстрой разрядке АКБ или нестабильной работе электрооборудования.
Что чаще всего выходит из строя в электрике погрузчика?
Проводка, разъемы, предохранители, реле, датчики и контроллеры управления.
Можно ли найти неисправность без компьютерной диагностики?
Часть неисправностей можно выявить визуально и с помощью измерительных приборов, однако для современных моделей рекомендуется компьютерная диагностика.
Сколько времени занимает диагностика электрики погрузчика?
В среднем от 1 до 3 часов в зависимости от сложности неисправности.
Можно ли продолжать работу при наличии ошибок на панели приборов?
Не рекомендуется. Даже незначительная ошибка может привести к серьезной поломке или полной остановке техники.
