Диагностика мачты погрузчика: признаки неисправностей, методы проверки и стоимость диагностики

Мачта погрузчика — один из ключевых узлов, от которого напрямую зависят безопасность, производительность и точность работы техники. Даже незначительные отклонения в ее работе могут привести к перекосу вил, рывкам при подъеме, утечке масла или полной остановке оборудования. Поэтому своевременная диагностика мачты позволяет выявить скрытые дефекты на ранней стадии, избежать дорогостоящего ремонта и снизить риск простоя на складе или производстве.

В этой статье рассмотрим основные признаки неисправностей мачты погрузчика, разберем популярные методы проверки и объясним, из чего складывается стоимость диагностики. Также вы узнаете, какие элементы чаще всего требуют внимания, когда достаточно визуального осмотра, а когда нужна профессиональная проверка с использованием специального оборудования.

Что такое мачта погрузчика и зачем нужна ее диагностика

Мачта погрузчика — это подъемный узел, отвечающий за перемещение и фиксацию вил с грузом на нужной высоте. Она включает направляющие, каретки, цепи, гидроцилиндры и другие элементы, от которых зависит безопасность и точность работы техники. Диагностика мачты нужна для выявления износа, перекосов, утечек масла и скрытых повреждений. Своевременная проверка помогает избежать простоев, аварий и дорогого ремонта.

Когда требуется диагностика мачты погрузчика

Мачта является одним из самых нагруженных узлов вилочного погрузчика. Именно она отвечает за подъем и опускание груза, работу каретки и устойчивость вил.

Диагностика необходима при появлении следующих признаков:рывки при подъеме груза, перекос вил, посторонние шумы и скрежет, замедленная работа подъема, неравномерное движение каретки, течь масла из гидроцилиндров, заметный люфт секций мачты, повышенный износ цепей. Игнорирование подобных симптомов может привести к дорогостоящему ремонту или аварийной остановке техники.

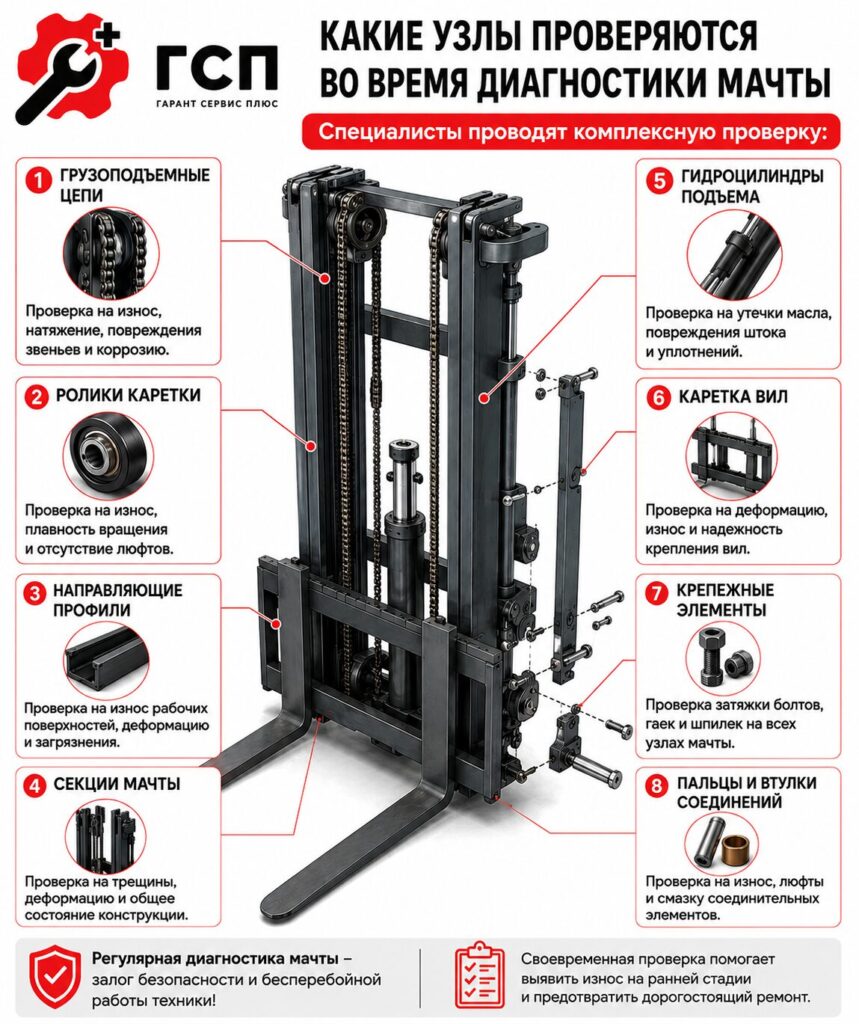

Какие узлы проверяются во время диагностики мачты

При наличии подозрений на неисправность гидравлики дополнительно рекомендуется выполнить диагностику гидросистемы погрузчика. Специалисты проводят комплексную проверку:

Устройство мачты погрузчика: что нужно знать для диагностики

Мачта погрузчика — это подъёмно-опускная конструкция, состоящая из нескольких основных узлов:

• Рама мачты (наружная и внутренняя секции) — несущий каркас из стального профиля.
• Цилиндры подъёма — гидравлические цилиндры, поднимающие свободный ход и внутреннюю секцию.
• Цилиндры наклона — два боковых цилиндра, управляющих наклоном мачты вперёд и назад.
• Каретка с вилами — движущийся узел с роликами, перемещающийся по направляющим профилям.
• Цепи подъёма — пластинчатые цепи, передающие усилие от цилиндра на каретку.
• Ролики и направляющие — обеспечивают плавное движение секций мачты.

Понимание устройства помогает правильно интерпретировать симптомы и направить диагностику на нужный узел.

Инструменты для диагностики мачты погрузчика

Для качественной диагностики потребуются:

• Манометр гидравлический — для замера рабочего давления в системе.
• Набор щупов — для измерения зазоров в направляющих и шарнирах.
• Штангенциркуль или линейка — для измерения растяжения цепей.
• Пирометр (ИК-термометр) — для выявления перегрева цилиндров и распределителя.
• Эндоскоп или зеркало с подсветкой — для осмотра труднодоступных мест рамы.
• Уровнемер — для контроля горизонтальности погрузчика при тестах.

Основные неисправности мачты погрузчика

Основные признаки неисправностей мачты погрузчика легко заметить при работе: рывки при подъёме и опускании, перекос каретки, неравномерный ход вил, посторонние шумы, стук или скрип, утечка масла и самопроизвольное опускание груза. Также тревожными сигналами считаются вибрации, заедание цепей, люфт в направляющих и снижение скорости подъёма. При таких симптомах важно сразу провести диагностику, чтобы избежать серьёзного ремонта и простоя техники.

Типовые причины поломок и как их выявляют на диагностике

Чаще всего мачта погрузчика выходит из строя из-за износа роликов, цепей, втулок, направляющих и гидроцилиндров, а также из-за недостатка смазки, перегрузок и перекоса каретки. На диагностике такие дефекты выявляют визуальным осмотром, проверкой люфтов, измерением натяжения цепей, оценкой работы гидравлики и тестом плавности хода мачты под нагрузкой. Дополнительно проверяют наличие трещин, течей масла и посторонних шумов при подъеме и опускании.

Методы проверки мачты: визуальный осмотр, измерения и тестирование

Проверка мачты начинается с визуального осмотра: оценивают состояние направляющих, роликов, цепей, сварных швов, крепежа и наличие трещин, люфта, следов износа или подтеков масла. Затем выполняют измерения — проверяют зазоры, геометрию, вертикальность мачты и степень растяжения цепей. На этапе тестирования поднимают и опускают вилы под нагрузкой, слушают посторонние шумы, контролируют плавность хода и скорость работы гидравлики.

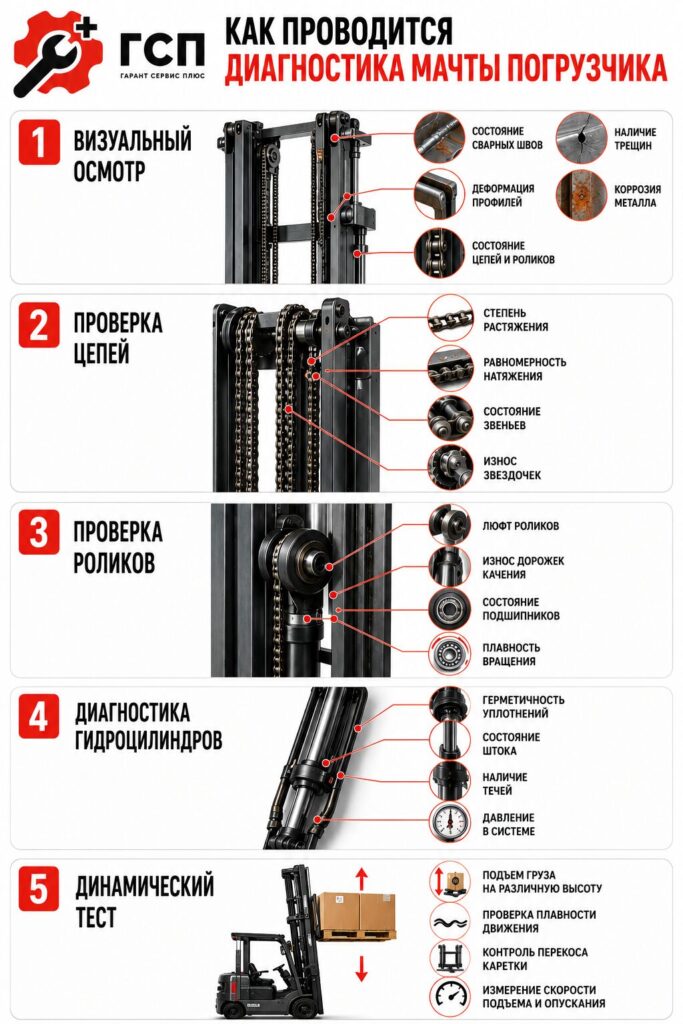

Как проводится диагностика мачты погрузчика

Типовые причины поломок и как их выявляют на диагностике

Чаще всего мачта погрузчика выходит из строя из-за износа роликов, цепей, втулок, направляющих и гидроцилиндров, а также из-за недостатка смазки, перегрузок и перекоса каретки. На диагностике такие дефекты выявляют визуальным осмотром, проверкой люфтов, измерением натяжения цепей, оценкой работы гидравлики и тестом плавности хода мачты под нагрузкой. Дополнительно проверяют наличие трещин, течей масла и посторонних шумов при подъеме и опускании.

Стоимость диагностики мачты погрузчика и от чего она зависит

Стоимость диагностики мачты погрузчика обычно зависит от типа техники, сложности конструкции, объема работ и необходимости выезда специалиста. На цену влияют состояние узлов, наличие люфтов, течей и износа направляющих, а также проверка гидроцилиндров и каретки. Базовая диагностика дешевле, но при разборе и точном измерении деталей стоимость возрастает. Дополнительно учитываются срочность и регион выполнения работ.

Периодичность технического обслуживания мачты

Плановое ТО — лучшая профилактика дорогого ремонта. Таблица регламентов представлена выше в статье. Общие принципы: ежедневный осмотр занимает 5–10 минут и не требует инструментов, замена гидрофильтра и масла — критична для долговечности насоса и цилиндров; цепи и ролики при своевременной смазке служат в 2–3 раза дольше.

Когда необходим капитальный ремонт мачты

Следующие признаки указывают на то, что текущим обслуживанием не обойтись: трещины в профилях рамы мачты, задиры на штоках цилиндров длиной более 5 мм, растяжение цепей более 3% или трещины в звеньях, зазоры в направляющих более 1 мм после регулировки, постоянное падение давления в системе несмотря на замену масла и фильтра. В этих случаях необходима дефектовка мачты в сервисном центре с возможной заменой цилиндров, цепей или профилей рамы.

Безопасность при диагностике мачты погрузчика

Работы по диагностике мачты выполняются только при соблюдении следующих требований: погрузчик заглушён и зафиксирован от случайного движения, мачта опущена в нижнее положение или надёжно застопорена, под поднятой мачтой или грузом запрещено находиться людям, работы выполняются специалистами с допуском к обслуживанию подъёмного оборудования, гидросистема перед вскрытием сброшена с давления.

Почему нельзя откладывать диагностику

Неисправная мачта представляет прямую угрозу безопасности оператора и окружающих сотрудников.

Своевременная диагностика позволяет: избежать обрыва цепи, предотвратить падение груза, снизить стоимость ремонта, увеличить срок службы техники, исключить внеплановый простой склада. Для полной оценки состояния техники рекомендуется также проводить диагностику двигателя погрузчика, диагностику АКБ погрузчика и компьютерную диагностику погрузчика.

Заключение

Диагностика мачты погрузчика помогает своевременно выявить износ роликов, цепей, направляющих и гидроцилиндров. Регулярная проверка позволяет избежать серьезных поломок, повысить безопасность эксплуатации и значительно сократить расходы на ремонт складской техники.
