Замена силового разъема штабелера самоходного Heli: причины неисправности, порядок ремонта и стоимость

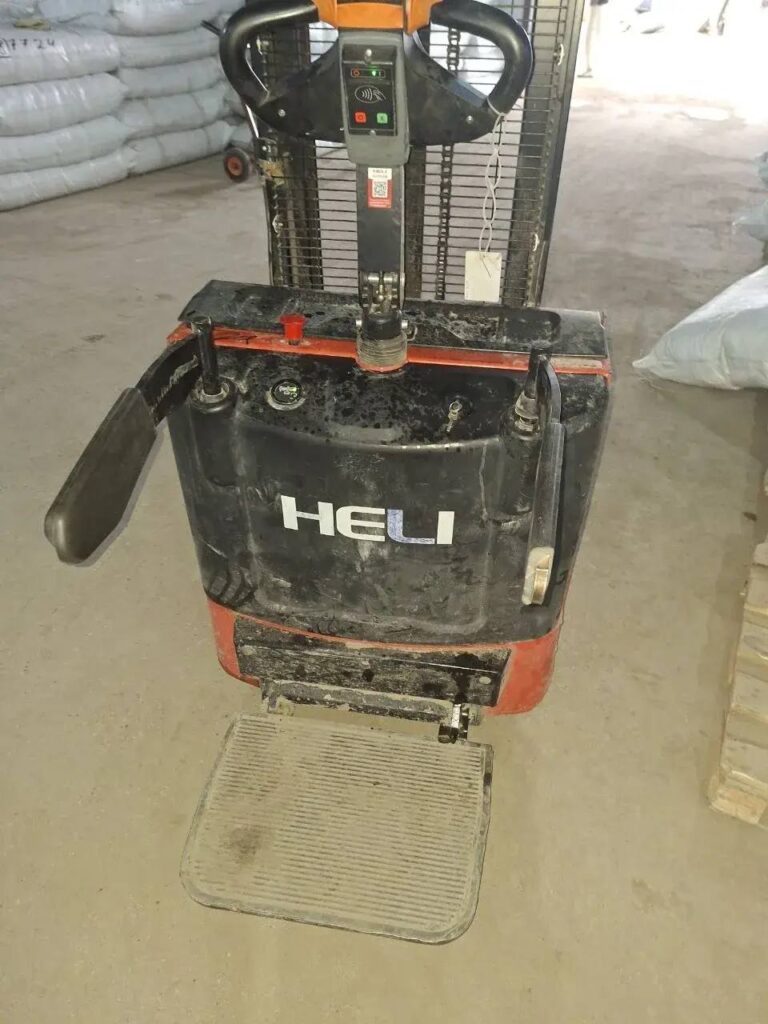

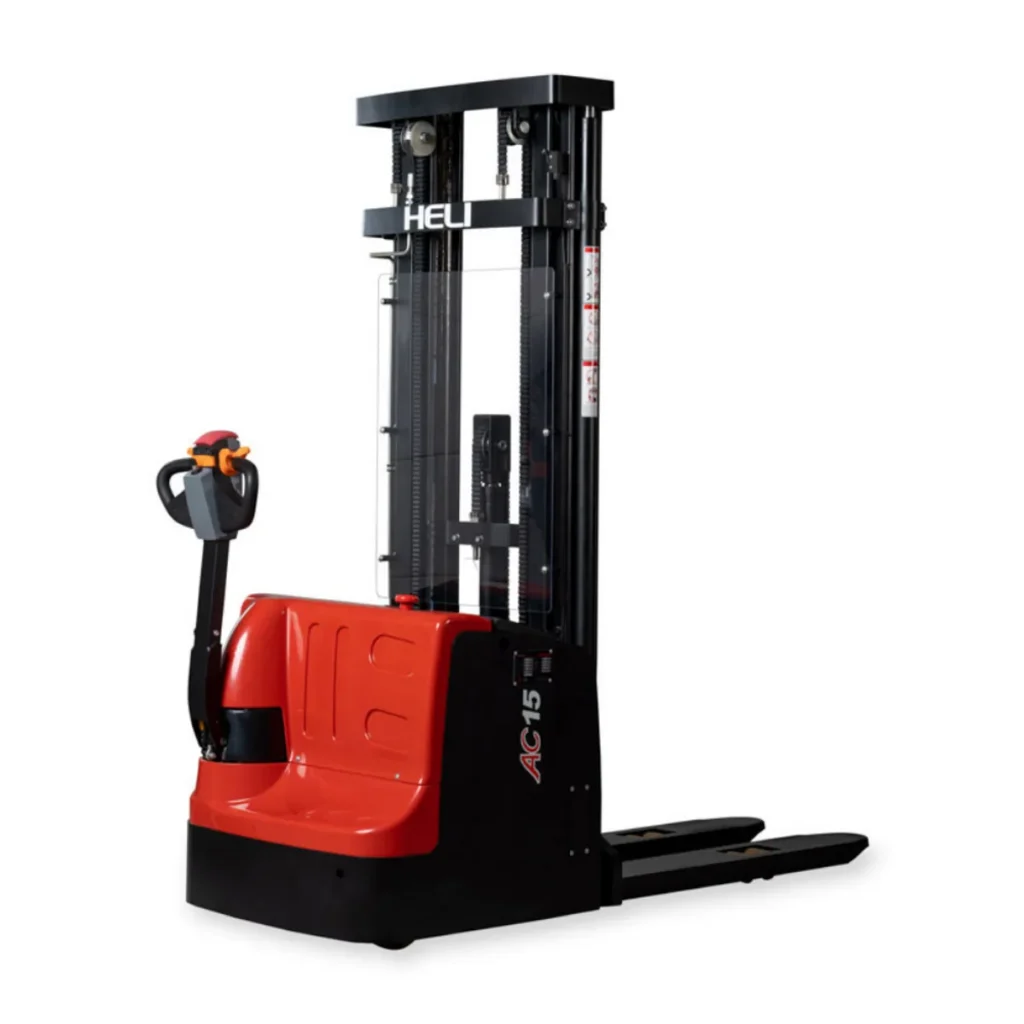

Самоходные штабелеры Heli — это надежная и производительная техника, которая активно используется на складах Москвы, Санкт-Петербурга и по всей России. Однако даже самое качественное оборудование требует внимания, и одна из частых проблем, с которой сталкиваются специалисты по ремонту складской техники, — это выход из строя силового разъема. Давайте разберемся, почему это происходит, как выполнить замену профессионально и к кому обращаться за помощью в столичном регионе.

Самоходные штабелеры Heli ежедневно работают с большими токами, поэтому силовой разъем испытывает постоянную нагрузку. Именно через него аккумулятор передает питание на контроллер, двигатель движения и гидравлическую систему. Со временем контакты начинают изнашиваться, увеличивается переходное сопротивление, появляется нагрев, а затем и оплавление корпуса разъема. Многие владельцы замечают проблему только тогда, когда техника начинает периодически отключаться, перестает двигаться или перестает заряжаться. На практике причиной часто становится именно поврежденный силовой разъем, а не дорогостоящий контроллер или тяговый двигатель.

Если продолжать эксплуатацию при плохом контакте, увеличивается токовая нагрузка, разъем начинает еще сильнее нагреваться, плавится изоляция проводов, повреждаются клеммы аккумулятора и возрастает риск выхода из строя контроллера управления. Поэтому при первых признаках перегрева рекомендуется выполнить диагностику и заменить силовой разъем до возникновения более серьезных неисправностей.

Что полезно знать перед заменой

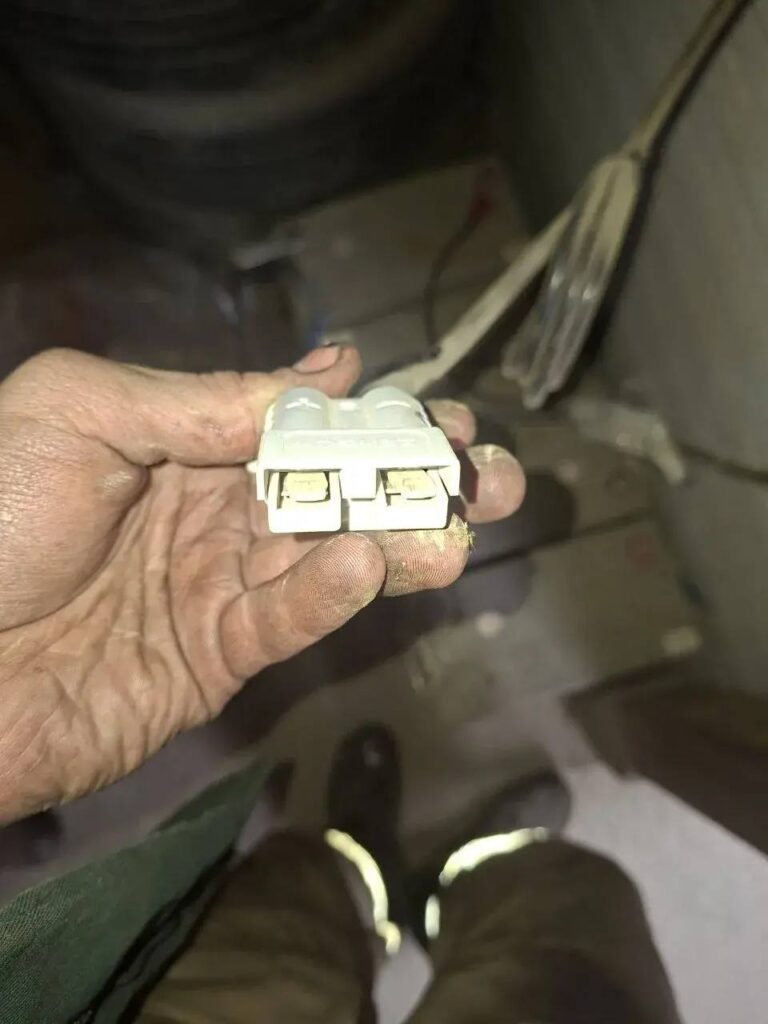

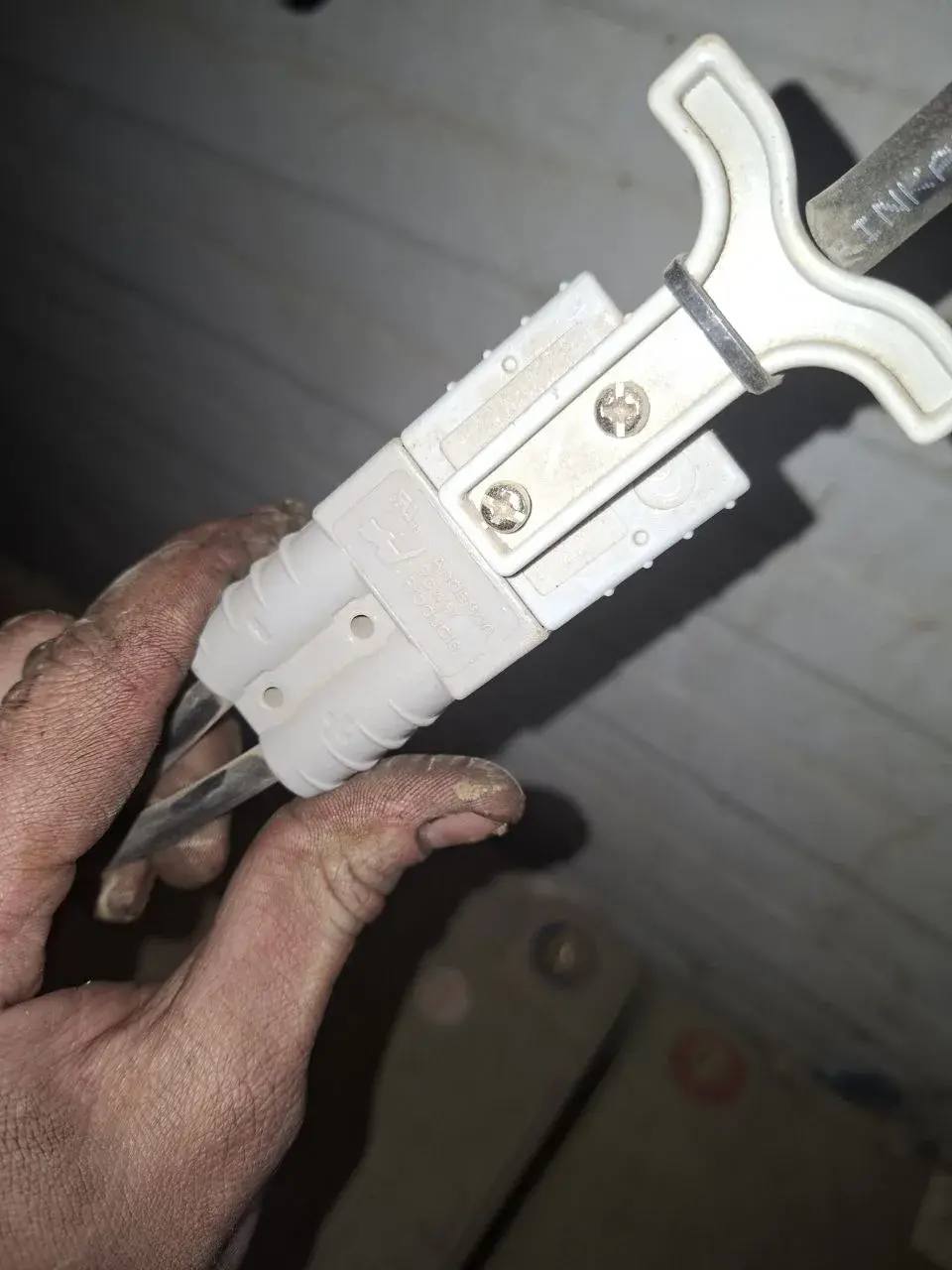

На штабелёрах Heli серий CBD, CDDC и CDD чаще всего устанавливаются разъёмы типа Anderson SB175/SB350 (в сером или синем корпусе) или их китайские аналоги под протокол 80 В / 320 А. Важно подбирать замену строго по номинальному току и напряжению аккумулятора (24 В, 48 В или 80 В), иначе новый разъём будет греться и выйдет из строя быстрее предыдущего.
При замене обязательно используйте термоусадочные гильзы или пайку с флюсом — скрутки в силовых цепях недопустимы.
Полярность разъёма должна исключать возможность переполюсовки: для этого в разъёмах Anderson и аналогичных предусмотрены асимметричные ключи, которые нельзя игнорировать.

Экспертная оценка

Замена силового разъема на самоходном штабелере Heli — одна из самых частых электротехнических операций при эксплуатации складской техники. Силовой разъем (коннектор аккумулятора) принимает на себя постоянные токовые нагрузки до 400–600 А при зарядке и работе, поэтому подгорание контактов, оплавление корпуса и облом фиксатора — это закономерный износ, а не производственный брак. По статистике сервисных центров, при интенсивной эксплуатации (2–3 смены в сутки) ресурс штатного разъема составляет 18–36 месяцев. Своевременная замена предотвращает гораздо более серьезные последствия: короткое замыкание в цепи аккумуляторной батареи, выгорание проводки тягового жгута и повреждение контроллера Curtis или Zapi, ремонт которых обходится в 5–15 раз дороже самого разъема.

Когда нужна замена силового разъема

Силовой разъем штабелера — это элемент, который соединяет аккумуляторную батарею с электрической системой машины. Через него передается вся нагрузка, поэтому он испытывает серьезное механическое и тепловое воздействие. На практике, особенно при интенсивной работе или частой смене аккумуляторов, контакты разъема ослабевают, подгорают или деформируются. Характерные признаки неисправности — штабелер не включается, движение прерывается, ощущается запах гари, или же техника включается, но работает нестабильно. Иногда проблема может быть и в разрыве силового кабеля, но чаще всего причина кроется именно в износе разъемного соединения .

По данным руководства по эксплуатации, перед любой процедурой обслуживания штабелер необходимо надежно зафиксировать в безопасной зоне, полностью выключить питание поворотом ключа и нажать аварийную кнопку остановки — это обязательное условие безопасности

Ключевая роль правильной полярности

Один из важнейших нюансов, который часто упускают из виду, — последовательность подключения клемм. В инструкциях по ремонту четко указано: при установке аккумулятора или подключении разъема первыми всегда подсоединяются положительные клеммы. Нарушение этой последовательности может привести к короткому замыканию и серьезным повреждениям электронных компонентов, вплоть до выхода из строя контроллера управления. При демонтаже, наоборот, сначала отсоединяют отрицательную клемму . Это правило — азбука для любого механика, но из-за спешки его нередко забывают, что оборачивается дорогостоящим ремонтом.

Характерные неисправности и признаки износа

Основные признаки неисправности

Наиболее распространенные симптомы: штабелер периодически отключается, техника не реагирует на включение, корпус разъема горячий после работы, заметен запах плавленого пластика, имеются следы потемнения контактов, появляется искрение при подключении АКБ, зарядное устройство не начинает зарядку, возникают ошибки по питанию контроллера. Во многих случаях после замены разъема работа штабелера полностью восстанавливается без дорогостоящего ремонта электроники.

Как выполняется замена

Во время ремонта инженеры выполняют комплексную проверку всей силовой цепи.

Основные этапы работ:

1. Диагностика состояния разъема.
2. Проверка силовых проводов.
3. Контроль температуры контактов.
4. Демонтаж поврежденного разъема.
5. Замена оплавленных наконечников при необходимости.
6. Обжим новых клемм профессиональным инструментом.
7. Установка нового силового разъема.
8. Проверка качества соединений.
9. Контроль напряжения под нагрузкой.
10. Тестовая эксплуатация штабелера.

После ремонта обязательно проверяется отсутствие нагрева контактов при рабочей нагрузке.

Почему выходит из строя силовой разъем

Наиболее частые причины: естественный износ контактов, высокая токовая нагрузка, ослабление контактных соединений, попадание влаги, загрязнение пылью, неправильное подключение аккумулятора, использование неоригинальных разъемов, отсутствие регулярного обслуживания. Даже небольшой люфт контактов способен привести к значительному нагреву уже через несколько рабочих смен.

Что проверяется одновременно

При замене силового разъема рекомендуется проверить: аккумуляторную батарею, силовые кабели, наконечники проводов, состояние предохранителей, главный контактор, контроллер движения, зарядное устройство, качество массы. Комплексная диагностика позволяет исключить повторное появление неисправности.

Можно ли самостоятельно заменить силовой разъем штабелера Heli?

Технически возможно, если у вас есть опыт работы с силовой электрикой. Необходимо: полностью отключить аккумулятор, использовать кабель того же сечения (не менее оригинального), соединение выполнять пайкой или опрессовкой гильзами — скрутки в силовых цепях категорически запрещены. Если у вас нет опыта, лучше обратиться в сервис: ошибка грозит коротким замыканием и повреждением контроллера.

Как долго служит новый силовой разъем на штабелере Heli?

При правильном подборе по току и напряжению, качественном монтаже и регулярном обслуживании (очистка контактов, смазка специальной токопроводящей смазкой раз в 3–6 месяцев) новый разъем служит 2–4 года при односменной работе и 1,5–2 года при двух-трехсменной эксплуатации.

Можно ли использовать неоригинальный разъем вместо штатного на Heli?

Да, если он соответствует оригинальным параметрам по силе тока, напряжению и типу посадки.
Китайские аналоги Anderson (бренды Suichoice, Tyco и другие) при правильном выборе характеристик работают не хуже оригинала.
Главное — не экономить на номинальном токе: разъем с запасом по току меньше нагревается и служит дольше.

Что делать, если после замены разъема штабелер Heli выдает ошибку контроллера?

Необходимо проверить полярность подключения (переполюсовка — частая ошибка при самостоятельной замене), надежность обжима кабелей, а также напряжение аккумулятора под нагрузкой. Если полярность и соединения в норме, считайте коды ошибок диагностическим терминалом: иногда контроллер Curtis или Zapi требует сброса после потери питания.

Нужно ли менять кабель вместе с разъемом?

Это зависит от состояния кабеля.
Если изоляция потрескалась, на кабеле есть следы перегрева или жилы частично оборваны, замена обязательна.
Сечение нового кабеля должно соответствовать номинальному току: для 48 В / 175 А — не менее 35 мм², для 80 В / 320 А — не менее 70 мм².
Экономия на сечении кабеля сводит на нет пользу от замены разъема.

Как продлить срок службы силового разъема на штабелере Heli?

Три основных правила: 1) подключать и отключать разъем только при выключенном оборудовании и отключенном зарядном устройстве; 2) раз в 3–6 месяцев очищать контакты от окислов специальной щеткой и наносить токопроводящую смазку (например, Molykote P-37 или аналог); 3) не допускать перекоса при стыковке — это приводит к повреждению ответной части и ускоряет износ пружинных контактов.

Когда обращаться к профессионалам

Замена силового разъема, на первый взгляд, операция несложная, но при работе со складской техникой Heli важно учитывать нюансы. Например, если в процессе замены случайно перепутать полярность или некачественно обжать кабель, это может привести к выходу из строя всей электронной начинки. В Москве и Московской области зарекомендовали себя такие компании, как «Форклифт-Мастер» и «Гарант Сервис Плюс», которые предлагают как услуги по ремонту электропроводки, так и выезд механика на место эксплуатации. Обращение в такие центры гарантирует правильный подбор комплектующих и соблюдение технологии ремонта.

В большинстве случаев штабелеры Heli оснащаются герметичными свинцово-кислотными аккумуляторами с напряжением 2×12 В и емкостью 100 Ач, поэтому при выборе нового разъема и кабеля для его подключения важно учитывать их сечение, соответствующее этим параметрам

Замена силового разъема кажется простой процедурой, однако качество ремонта напрямую влияет на безопасность эксплуатации техники. Использование неподходящих контактов, слабый обжим клемм или неправильное сечение проводов быстро приводят к повторному перегреву.

Наши специалисты используют профессиональный инструмент для обжима силовых наконечников, проверяют сопротивление цепей и выполняют испытания штабелера после ремонта. Такой подход позволяет значительно увеличить срок службы нового разъема и предотвратить повреждение дорогостоящих электрических компонентов. Мы выполняем ремонт самоходных штабелеров Heli с выездом по Москве, Санкт-Петербургу и области, оперативно устраняя неисправности и возвращая технику в работу с минимальным простоем.

Стоимость ремонта

*Стоимость может меняться в зависимости от поломки и условий.

Замена силового разъема относится к несложным, но ответственным работам. Ориентировочные цены в Москве и Московской области выглядят так:

Стоимость самого разъема (Anderson SB175/SB350 или аналог) — от 800 до 3500 рублей в зависимости от типа и производителя.
Работа по замене в сервисном центре Москвы или Санкт-Петербурга — 1500–3500 рублей.
Выездная замена обходится дороже на 1000–2000 рублей с учётом выезда мастера, но позволяет не останавливать склад на длительное время.
