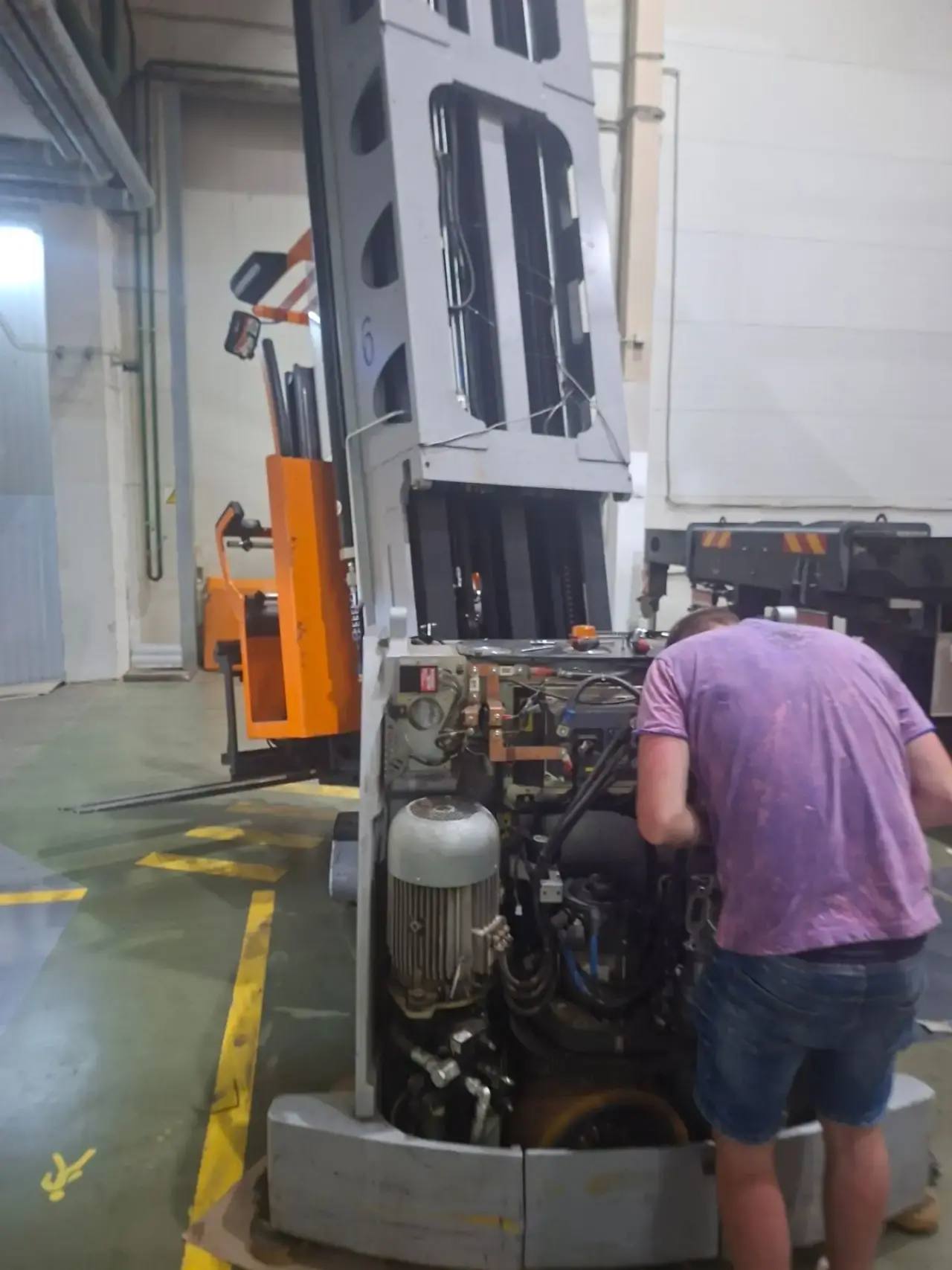

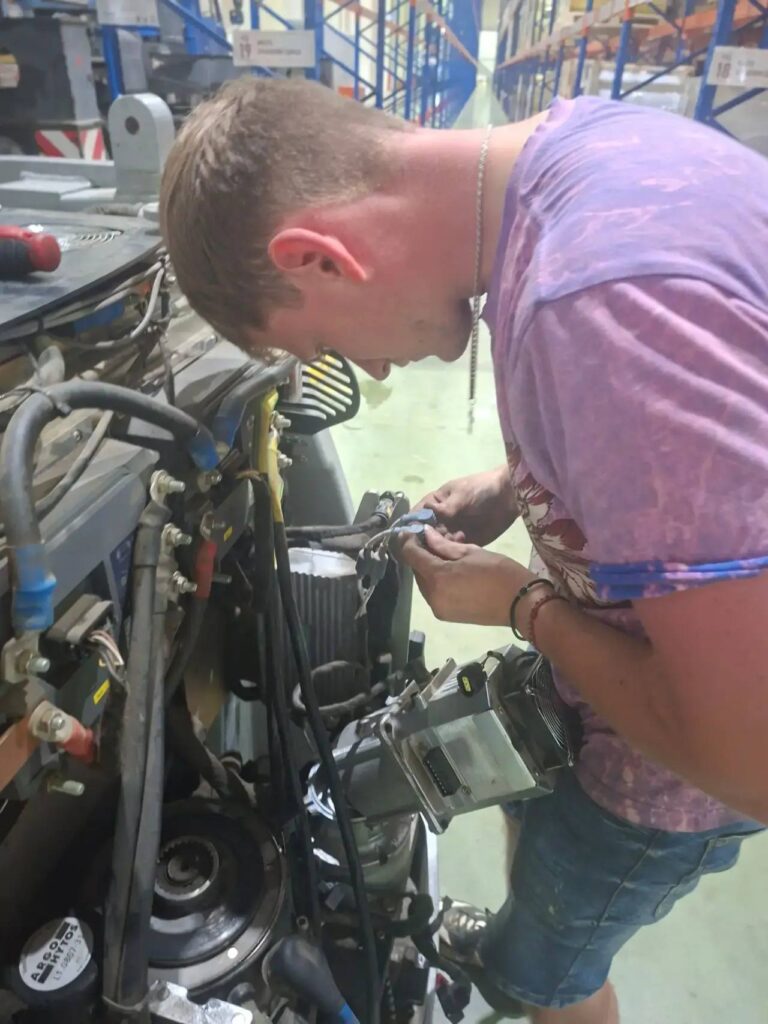

Ремонт узкопроходных штабелеров: профессиональный подход к сложной технике

Профессиональный ремонт узкопроходных штабелеров любых производителей. Выполняем диагностику, техническое обслуживание, ремонт гидравлики, электроники, мачты, двигателя, ходовой части, контроллеров и систем управления. Выезд сервисного инженера на склад в Москве, МО, Санкт-Петербурге и Ленинградской области.

Узкопроходные штабелеры (VNA-штабелеры, от англ.Very Narrow Aisle) — это специализированный класс складской техники, рассчитанный на работу в проходах шириной от 1,6 до 2,2 метра при высоте подъема груза до 12–14 метров.
Именно эта конструктивная особенность — работа на пределе габаритов при значительной высоте мачты — делает их одновременно самым эффективным решением для плотного складского хранения и техникой с повышенными требованиями к техническому обслуживанию. Разберёмся, какие узлы штабелеров выходят из строя чаще всего, как устроена диагностика неисправностей и какой подход к ремонту позволяет свести к минимуму простои склада.

Именно поэтому такие машины широко используются на крупных логистических комплексах, распределительных центрах, производственных предприятиях, фармацевтических складах, продуктовых складах, интернет-магазинах и складских терминалах. Несмотря на высокую надежность, узкопроходные штабелеры ежедневно работают по несколько смен, поднимают тяжелые грузы на большую высоту и постоянно испытывают высокие нагрузки. Со временем это приводит к естественному износу узлов и появлению неисправностей.

Почему узкопроходные штабелеры настолько востребованы

Главное преимущество узкопроходного штабелера — возможность максимально использовать площадь склада. Такая техника позволяет: увеличить количество паллетомест, сократить ширину проходов, повысить вместимость склада без строительства нового помещения, ускорить обработку грузов, работать на высоте до 12–15 метров, снизить затраты на складскую логистику. Именно поэтому многие компании при расширении склада выбирают не новый объект, а переходят на узкопроходную технологию хранения.

Где применяются узкопроходные штабелеры

Основная сфера применения — складские комплексы с узкопроходной стеллажной системой хранения. Такие штабелеры незаменимы на распределительных центрах крупных ретейлеров, в фармацевтической логистике, на производствах с высокой оборачиваемостью товара. Благодаря конструкции, позволяющей обрабатывать грузы с трех сторон без разворота самой машины, они обеспечивают высокую скорость складских операций .

Современные модели оснащаются системами позиционирования по высоте и в проходе, что позволяет автоматизировать процесс подъема и съема паллет. Оператору достаточно задать параметры, а штабелер сам найдет нужную ячейку . Системы камер и лазерной проекции помогают точно позиционировать вилы даже на большой высоте.

Конструктивные особенности, определяющие специфику ремонта

В отличие от классических противовесных погрузчиков, узкопроходный штабелер работает по принципу перемещения грузоподъемника вдоль неподвижного шасси, а не подъезжает к стеллажу всей машиной. Это достигается за счет телескопической или трехсекционной мачты и, в большинстве моделей, поворотных вил (функция reach) либо системы бокового смещения каретки. Электрическая часть таких машин значительно сложнее, чем у обычных штабелеров: помимо тягового и насосного двигателей, здесь присутствуют приводы бокового хода, поворота вил, а часто и система индукционного или рельсового наведения (wire guidance / rail guidance), которая удерживает штабелер в узком проходе без участия оператора в управлении.

Именно многоуровневая система приводов и датчиков объясняет, почему ремонт узкопроходных штабелеров требует от специалиста понимания не только гидравлики и механики, но и электроники, включая контроллеры шины CANbus, энкодеры положения мачты и датчики индукционного наведения.

Какие узкопроходные штабелеры мы ремонтируем

Мы обслуживаем практически все виды складской техники:

• штабелер;
• штабелер самоходный;
• штабелер электрический;
• штабелер ручной;
• штабелер гидравлический;
• штабелер ручной гидравлический;
• штабелер с электроподъемом;
• штабелер электрический самоходный;
• погрузчик-штабелер;
• штабелер-ричтрак;
• штабелеры грузоподъемностью 1 т, 1,5 т, 2 т, 3 т и выше.

Также выполняем диагностику техники после появления ошибки штабелера, нестабильной работы или отказа отдельных систем.

Основные неисправности узкопроходных штабелеров и причины их возникновения

Узкопроходные штабелеры работают в интенсивном режиме и оснащены сложной гидравлической, электрической и электронной системой управления. Большинство неисправностей возникает из-за естественного износа деталей, перегрузок, несвоевременного технического обслуживания или ошибок эксплуатации. Чем раньше выявлена проблема, тем дешевле и быстрее ее устранить.

Наиболее распространенные неисправности узкопроходных штабелеров:

• вилы не поднимаются или поднимаются медленно;
• штабелер не едет либо теряет тягу во время движения;
• не работает электроподъем;
• появляются ошибки на дисплее или аварийные коды;
• быстро разряжается аккумуляторная батарея;
• перегреваются контроллеры, электродвигатели или силовая электроника;
• не вращается рулевое колесо или нарушено рулевое управление;
• не работает гидравлическая система;
• появляются утечки гидравлического масла;
• посторонний шум, люфт или рывки при работе мачты;
• износ роликов, цепей, направляющих и каретки мачты;
• неисправности тормозной системы;
• износ ведущих и грузовых колес, редуктора и подшипников;
• выход из строя датчиков высоты, положения вил, скорости и системы безопасности;
• неисправности энкодеров, контроллеров, плат управления и электронных модулей.

Основные неисправности

Неисправности мачты и цепного механизма подъема

Мачта узкопроходного штабелера испытывает повышенные нагрузки на изгиб из-за большой высоты подъема при относительно небольшой базе шасси. Типичные проблемы этого узла: Растяжение и неравномерный износ грузовых цепей приводят к перекосу каретки и заклиниванию при подъеме. Регламентированная норма износа цепи у большинства производителей (Toyota, Jungheinrich, Linde, Crown) — не более 3% удлинения от номинальной длины звена; при превышении этого показателя цепь подлежит замене вместе с ответной звездочкой или роликом, так как изношенная цепь ускоряет износ сопрягаемых деталей. Износ направляющих роликов и полозьев мачты приводит к люфту каретки в боковом направлении, что критично именно для узкопроходной техники — при работе в проходе шириной чуть больше габарита штабелера даже небольшой люфт увеличивает риск задеть стеллаж. Утечки в гидроцилиндре подъема из-за износа уплотнительных манжет проявляются как самопроизвольное опускание вил под нагрузкой (просадка). Нормальным показателем считается просадка не более 100 мм за 10 минут при номинальной нагрузке; превышение этого значения — прямое показание к замене уплотнений цилиндра.

Неисправности приводов и электродвигателей

Тяговый электродвигатель и двигатель насосной станции — наиболее нагруженные электрические компоненты. Характерные неисправности включают износ щеток (для коллекторных двигателей старых моделей), перегрев обмоток из-за нарушения вентиляции или перегрузки, а также выход из строя энкодеров скорости, что проявляется рывками при разгоне или неточным позиционированием по высоте.

Современные штабелеры с асинхронными или синхронными двигателями переменного тока (AC-привод) реже страдают от механического износа щеток, но чувствительны к качеству диагностики силовых транзисторов (IGBT) контроллера — их пробой часто становится причиной полного отказа хода при исправном двигателе, что нередко ошибочно принимают за неисправность самого мотора.

Неисправности системы наведения в узком проходе

Для штабелеров с индукционным наведением (wire guidance) характерна потеря сигнала антенны наведения из-за смещения кабеля в полу, повреждения изоляции провода или загрязнения датчиков.
Для систем с рельсовым наведением — износ направляющих роликов ходовой части, из-за которого штабелер начинает «рыскать» при движении по рельсу, задевая боковины стеллажей.

Неисправности гидравлической системы

Помимо цилиндра подъёма, к типичным гидравлическим неисправностям относятся: засорение фильтра гидробака, приводящее к «вялой» работе всех функций одновременно; износ уплотнений насоса, вызывающий падение давления и снижение скорости подъёма под нагрузкой; и утечки в местах соединения РВД (рукавов высокого давления), особенно в местах перегиба при телескопировании мачты.

Неисправности ходовой части и рулевого управления

Узкопроходные штабелеры часто оснащаются полиуретановыми колесами повышенной твердости (до 93–95 единиц по шкале Шора A) для обеспечения точности хода.

Неравномерный износ протектора колеса на 15–20 % от номинального диаметра — стандартный повод для замены, поскольку дальнейшая эксплуатация увеличивает нагрузку на подшипники ступицы и ухудшает точность позиционирования при движении.

Основные причины неисправностей

Причинами поломок чаще всего становятся:

• интенсивная ежедневная эксплуатация техники;
• превышение допустимой грузоподъемности;
• естественный износ гидравлических узлов, роликов, цепей и подшипников;
• утечки масла из гидроцилиндров, насосов, клапанов и гидролиний;
• загрязнение гидравлической системы и несвоевременная замена фильтров;
• потеря емкости или неисправность аккумуляторной батареи;
• перепады напряжения и повреждение силовой электроники;
• выход из строя контроллеров, плат управления, энкодеров и датчиков;
• отсутствие регулярного технического обслуживания;
• работа техники в запыленных, влажных или низкотемпературных условиях;
• ошибки оператора и нарушение правил эксплуатации.

Особенность ремонта узкопроходных штабелеров заключается в высокой сложности конструкции. Для точного определения неисправности требуется компьютерная диагностика, специализированное программное обеспечение производителя и опыт сервисных инженеров. Многие электронные компоненты нуждаются в программировании и калибровке после замены, а восстановление мачты, гидравлики и систем управления требует специального оборудования. При появлении первых признаков неисправности — ошибок на дисплее, снижения скорости, посторонних шумов, утечек масла, ухудшения подъема груза или быстрой разрядки аккумулятора — рекомендуется сразу провести профессиональную диагностику. Это позволяет предотвратить серьезные поломки, сократить стоимость ремонта и избежать длительного простоя складской техники.

Алгоритм диагностики: от симптома к причине

Профессиональная диагностика узкопроходного штабелера строится по принципу исключения систем, а не замены деталей «на удачу». Общий алгоритм выглядит следующим образом: Сначала считываются коды ошибок с панели оператора или через диагностический разъем (у большинства производителей используется CAN-интерфейс, требующий фирменного или универсального сканера типа Hyster-Yale ISM, Linde CanBox, Jungheinrich ISM Truck Doctor). Коды ошибок указывают направление поиска, но крайне редко указывают на конкретную деталь — например, ошибка «превышение тока двигателя подъема» может быть вызвана как неисправностью самого двигателя, так и заклиниванием мачты, перегрузкой или проблемой в силовой части контроллера.

Далее проводится визуальный и инструментальный осмотр узла, на который указывает код ошибки: измерение сопротивления обмоток мультиметром, проверка датчиков на обрыв или короткое замыкание, осмотр на предмет механических повреждений, подтёков масла, следов перегрева. При отсутствии кодов ошибок, но наличии функциональных жалоб (медленный подъем, рывки при движении, шум), диагностика проводится по системам: сначала гидравлика (давление, уровень и чистота масла), затем механика (люфты, износ), затем электрика (контакты, датчики, контроллер).

Ориентировочная стоимость ремонтных работ для узкопроходных штабелеров

Регламентное техническое обслуживание как основа профилактики ремонтов

Большинство серьезных поломок узкопроходных штабелеров — следствие пропущенного или некачественно выполненного планового технического обслуживания, а не внезапного отказа новой детали. Стандартная периодичность обслуживания, принятая большинством производителей и сервисных компаний: Ежедневный осмотр перед началом смены — визуальная проверка на наличие утечек, состояния вил и цепей, работоспособности тормозов и сигнализации, уровня заряда аккумулятора. Эта проверка занимает 5–10 минут и позволяет выявить до 60% потенциальных неисправностей на ранней стадии, до того, как они приведут к критической поломке.

Плановое техническое обслуживание каждые 250–500 моточасов (или раз в 1–3 месяца при интенсивной эксплуатации) — замена или проверка гидравлического масла и фильтров, смазка направляющих роликов мачты и цепей, проверка натяжения цепей, диагностика тормозной системы, проверка состояния контактов и разъемов электропроводки. Капитальное техническое обслуживание каждые 2000 моточасов (примерно раз в год при односменной работе) — полная диагностика электронных систем, проверка состояния подшипников ступиц колес, дефектоскопия мачты и грузоподъемных цепей, проверка калибровки датчиков высоты и системы наведения.

Отдельно стоит отметить требования к техническому освидетельствованию: в России узкопроходные штабелеры, как и другая техника, работающая с поднимаемым грузом, подпадают под действие Федеральных норм и правил в области промышленной безопасности (ФНП «Правила безопасности при эксплуатации подъемных сооружений», Приказ Ростехнадзора № 461). Периодичность технического освидетельствования — не реже одного раза в 12 месяцев (частичное) и не реже одного раза в 3 года (полное), если иное не установлено производителем в паспорте техники.

Экономика ремонта: когда чинить, а когда менять узел или технику

Решение о целесообразности ремонта конкретного узла принимается на основе сопоставления стоимости ремонта со стоимостью замены и остаточным сроком службы техники. Общепринятое в отрасли складской техники правило: если стоимость ремонта превышает 50–60 % стоимости аналогичного нового узла (например, контроллера или насосной станции), а возраст техники превышает 7–8 лет (при среднем расчетном сроке службы электроштабелера 10–12 лет при односменной эксплуатации), экономически целесообразнее рассмотреть замену узла на аналог с разборки техники или полную замену штабелера.

Отдельного внимания заслуживает мачта: из-за высокой стоимости (мачта узкопроходного штабелера с телескопической конструкцией может составлять 20–30 % от стоимости новой машины) ремонт мачты — замена роликов, полозьев, цепей — практически всегда экономически оправдан по сравнению с её полной заменой, за исключением случаев деформации несущих балок в результате аварии.

Типичные ошибки при ремонте узкопроходных штабелеров

На практике встречается несколько повторяющихся ошибок, которые увеличивают стоимость ремонта или сокращают срок его службы:

Замена только внешне изношенной детали без проверки сопряженных узлов — например, замена грузовой цепи без проверки состояния звездочек и роликов, которые при повышенном износе продолжают ускоренно изнашивать новую цепь. Использование неоригинальных гидравлических уплотнений без проверки совместимости материалов — в условиях высокого давления (рабочее давление в гидросистеме штабелеров обычно составляет 160–200 бар) несовместимый по составу эластомер быстро теряет эластичность и через 1–3 месяца приводит к повторной утечке.

Игнорирование калибровки системы наведения и датчиков высоты после ремонта мачты или замены энкодера. Без повторной калибровки штабелер может физически работать, но с ошибками позиционирования, что в условиях узкого прохода создает риск столкновения со стеллажом.

Какие работы мы выполняем

Наш сервис выполняет полный комплекс ремонта: диагностика штабелера, компьютерная диагностика, техническое обслуживание, ремонт гидравлики, ремонт гидроцилиндров, ремонт электрики, ремонт контроллеров, ремонт CAN-шины, ремонт электродвигателей, ремонт тяговых двигателей, ремонт двигателя подъема, ремонт мачты, ремонт каретки, ремонт рулевого управления, ремонт тормозной системы, ремонт ходовой части, замена роликов, замена цепей, ремонт аккумуляторов, ремонт зарядных устройств, настройка электроники, устранение ошибок программного обеспечения.

Ремонт штабелеров всех популярных производителей

Jungheinrich, Still, Linde, Toyota, BT, Crown, Yale, Hyster, Mitsubishi, Komatsu, Nichiyu, Heli, Hangcha, Noblelift, EP, JAC, Xilin, Lonking, Goodsense, Zoomlion, Baoli, Maximal, Doosan, Hyundai, TCM, Nissan, UniCarriers, Rocla, Atlet.

Большой опыт позволяет быстро определить неисправность независимо от модели техники.

Почему выбирают наш сервис

Мы понимаем, что простой складской техники приводит к задержкам отгрузок и финансовым потерям. Поэтому стараемся максимально быстро вернуть оборудование в работу.

Наши преимущества: выезд сервисного инженера, диагностика на территории клиента, ремонт любой сложности, собственная база запасных частей, обслуживание техники разных производителей, опыт ремонта импортной и китайской техники, ремонт электроники и гидравлики, гарантия на выполненные работы, обслуживание предприятий Москвы, Московской области, Санкт-Петербурга и Ленинградской области.

Заключение

Ремонт узкопроходных штабелеров — задача на стыке механики, гидравлики и электроники, требующая системного подхода к диагностике и понимания специфики этой техники, в первую очередь узкого зазора между габаритами машины и стеллажами, из-за которого даже небольшой износ ходовой части или люфт мачты создают риски для сохранности груза, стеллажной конструкции и безопасности персонала.
Регулярное плановое обслуживание в соответствии с регламентом производителя и своевременное техническое освидетельствование остаются наиболее эффективным способом снизить частоту аварийных ремонтов и продлить срок службы техники до расчетных 10–12 лет эксплуатации.
