Ремонт рулевого контроллера ZAPI погрузчика NOBLELIFT (ошибка 06A17)

Рулевой контроллер ZAPI отвечает за управление электродвигателем рулевого усилителя и постоянно контролирует десятки параметров системы. При появлении ошибки 06A17 техника может полностью потерять рулевое управление, перейти в аварийный режим или отказаться запускать рулевой привод. Продолжать эксплуатацию в таком состоянии опасно, поскольку возрастает нагрузка на остальные элементы электрической системы и существует риск выхода из строя дорогостоящих компонентов. На практике ошибка 06A17 далеко не всегда означает окончательную поломку самого контроллера. Перед ремонтом специалисты обязательно проверяют питание, состояние разъемов, CAN-шину, двигатель рулевого управления, датчики положения, проводку и качество массы. Только после комплексной диагностики можно определить источник неисправности.

Если проблема действительно находится внутри контроллера ZAPI, выполняется его демонтаж и лабораторная диагностика. Проверяются силовые транзисторы, драйверы управления, цепи питания, стабилизаторы напряжения, измерительные цепи тока, элементы защиты, микроконтроллер и состояние печатной платы. Нередко причиной становятся последствия скачков напряжения, попадания влаги, перегрева или естественного старения электронных компонентов. После восстановления электронного блока производится программная проверка, настройка параметров, тестирование под нагрузкой и контроль отсутствия повторного появления ошибки. Только после успешных испытаний контроллер устанавливается обратно на погрузчик.

Наш сервис выполняет ремонт рулевых контроллеров ZAPI для техники NOBLELIFT в Москве, Московской области, Санкт-Петербурге и Ленинградской области. Большинство неисправностей удается устранить значительно быстрее и дешевле покупки нового электронного блока.

Ремонт рулевого контроллера ZAPI на погрузчике NOBLELIFT: ошибка 06А17

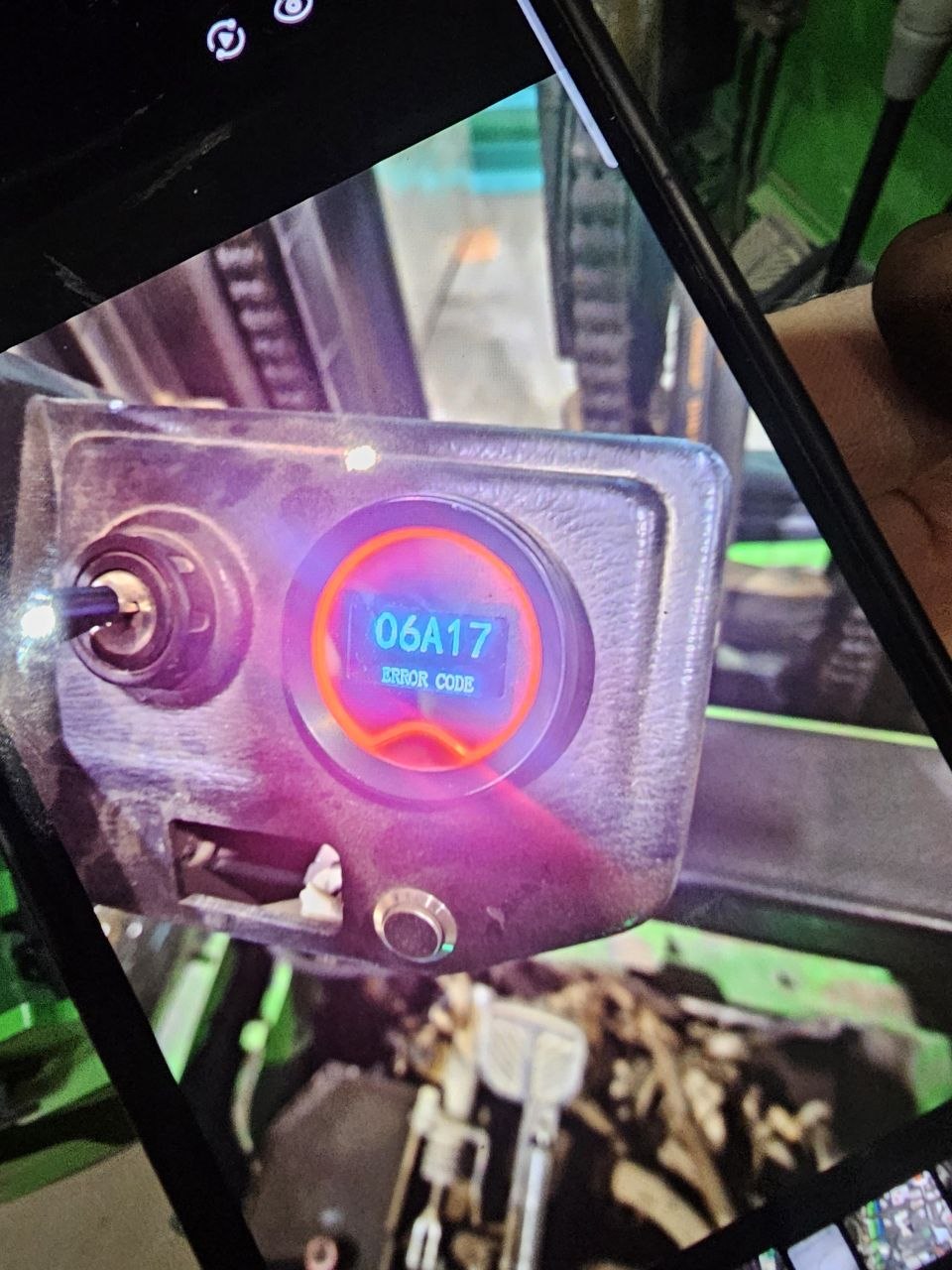

Если на вашем электрическом погрузчике NOBLELIFT на дисплее загорелась ошибка 06А17, а руль перестал слушаться или работает с рывками, вы столкнулись с классической проблемой системы электроусилителя руля (EPS). В этой статье я, как практикующий специалист по ремонту складской техники в Москве и Санкт-Петербурге, разберу, что означает этот код, в чем причина и как его правильно «лечить».

Контроллеры ZAPI устанавливаются на большую часть модельного ряда Noblelift — электротележки, штабелеры, ричтраки и погрузчики с электроприводом. Именно рулевой модуль ZAPI отвечает за обработку сигнала с датчика угла поворота руля (энкодера) и передачу управляющего импульса на электродвигатель рулевой колонки. Когда в цепи возникает рассогласование, контроллер переходит в защитный режим и выдает код неисправности — в данном случае 06A17.

Что означает ошибка 06А17?

В иерархии кодов контроллеров ZAPI код 06 указывает на устройство-источник — это контроллер рулевого управления EPS-AC0 (Electric Power Steering – AC) . Последующая часть кода, А17, переводится как «Steering Input Out of Range» или «Входной сигнал рулевого управления вне допустимого диапазона» . Код 06A17 в диагностике ZAPI, как правило, указывает на неисправность в контуре обратной связи рулевого управления — это может быть сбой в работе энкодера руля, обрыв или короткое замыкание в проводке между датчиком и контроллером либо выход из строя силового каскада самой платы. На практике мы сталкиваемся с тремя типичными сценариями: окисление разъёмов из-за влаги и пыли на складе, механическое повреждение жгута проводов рулевой колонки и — реже — выход из строя силовых транзисторов контроллера из-за перегрузки или скачка напряжения в бортовой сети.

Говоря простым языком, «мозг» погрузчика — контроллер ZAPI — потерял связь с датчиком положения руля или получил от него данные, которые не соответствуют сохраненным в памяти настройкам («training») . Система безопасности блокирует движение, чтобы избежать аварийной ситуации.

Важно понимать, что эксплуатировать погрузчик в таком состоянии нельзя: непредсказуемое рулевое управление на складе с узкими проходами и стеллажами — это прямой риск повреждения груза, стеллажной системы и получения травмы оператором. Поэтому при появлении ошибки 06A17 технику следует немедленно вывести из эксплуатации и вызвать специалиста по диагностике.

Почему возникает эта неисправность?

В большинстве случаев причина кроется не в самом погрузчике, а в ошибке калибровки или в плохом контакте. Исходя из моей практики, чаще всего мы сталкиваемся с этим при:

1. Замене контроллера EPS-AC0. Если вы поставили б/у блок с другой машины или новый, но не «обучили» его, ошибка 06А17 появится сразу .
2. Ослаблении проводки или окислении контактов. На вилочных погрузчиках постоянная вибрация и влага (особенно в холодных складах Москвы и области) делают свое дело. Плавающее напряжение на датчике руля — верный путь к появлению этой ошибки .
3. Механическом повреждении потенциометра рулевого управления. Это реже, но случается при сильных ударах.

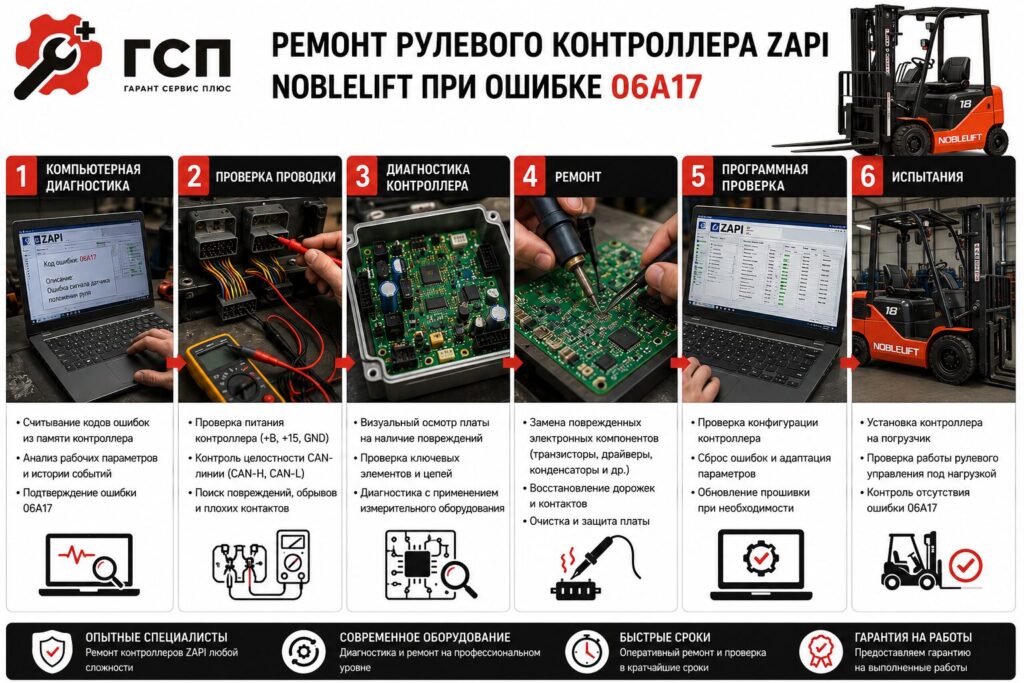

Порядок диагностики, который мы применяем

Ремонт всегда начинается с проверки, а не с замены платы «на всякий случай» — это экономит деньги клиента.
Сначала мы считываем полную историю ошибок через сервисный терминал ZAPI Console (или CANopen-адаптер), просматриваем сопутствующие коды и параметры энкодера в режиме реального времени.
Затем проверяется целостность жгута и разъемов рулевой колонки — окисление и микротрещины в пайке разъемов встречаются чаще, чем принято считать.
Если проводка и энкодер исправны, силовую часть контроллера проверяют осциллографом и мультиметром на предмет пробоя ключей или выхода из строя драйвера.

Диагностика и ремонт: пошаговый план

Как опытный специалист, рекомендую не паниковать, а действовать по алгоритму. Для ремонта в Московском регионе это стандартная процедура.

1. Визуальный осмотр и прозвонка: Первым делом проверяем фишку подключения к контроллеру и разъем на рулевой колонке. Ищем сколы, окислы, плохой контакт массы. В 20% случаев помогает простая чистка контактов и подтяжка клемм.
2. Проверка питания: Убедитесь, что на контроллер EPS-AC0 приходит стабильное напряжение бортовой сети (обычно 24В). Скачки напряжения — бич старой техники.
3. Калибровка (Training): Это основной метод лечения. Если проводка цела, берем диагностический программатор ZAPI Handset и проводим процедуру «Training» (калибровки рулевого датчика). Контроллер запоминает три положения руля (крайнее левое, среднее, крайнее правое) и убирает ошибку . Без программатора сделать это невозможно.
4. Ремонт компонентов: Если калибровка не помогла, ошибка возвращается, значит, проблема глубже. Либо «убит» датчик в рулевой колонке, либо вышла из строя логическая часть самого контроллера ZAPI EPS-AC0.

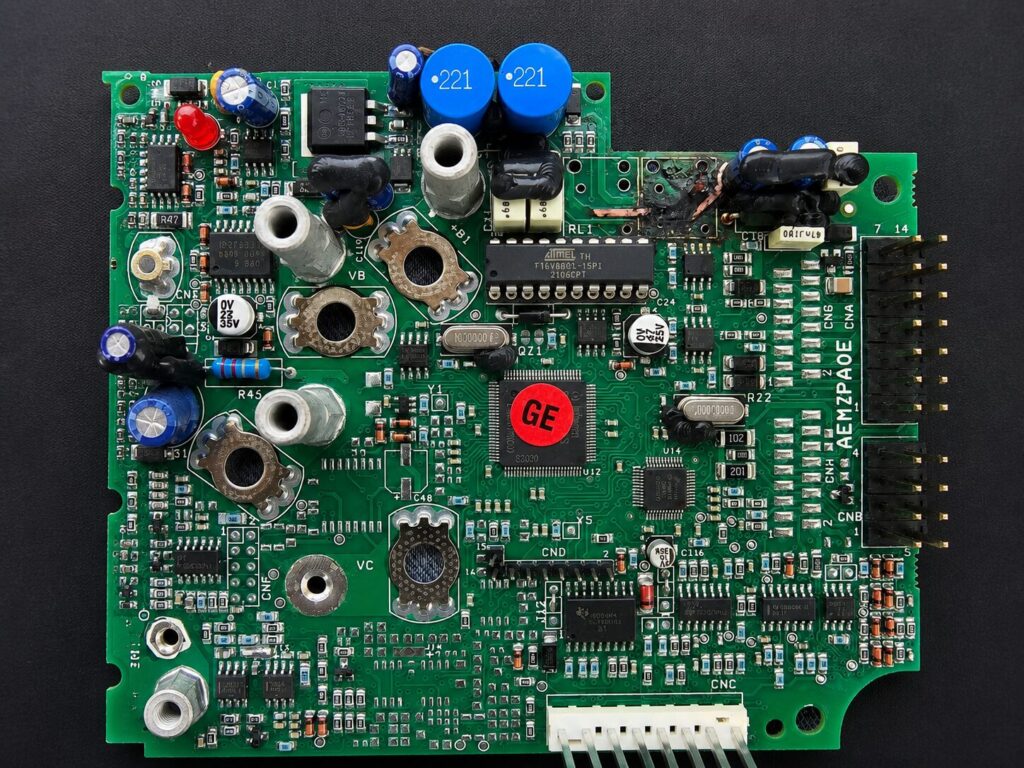

Что входит в ремонт контроллера

Если неисправность локализована в самой плате ZAPI, ремонт включает замену силовых полупроводниковых элементов, восстановление дорожек и пайки, перепрошивку параметров под конкретную модель Noblelift, а после сборки — обязательный стендовый тест под нагрузкой перед установкой на технику. Мы не устанавливаем контроллер обратно, пока не убедимся, что ошибка 06A17 не воспроизводится при полном повороте руля в обе стороны.

Почему стоит выполнить ремонт

Рулевые контроллеры ZAPI отличаются высокой надежностью, однако работают в условиях постоянных вибраций, перепадов температуры и больших токовых нагрузок. Со временем электронные компоненты теряют свои характеристики, а загрязнение, влага или нестабильное питание ускоряют развитие неисправностей.

Профессиональный ремонт позволяет восстановить работоспособность блока без покупки нового дорогостоящего контроллера. При этом обязательно устраняется первопричина возникновения ошибки, чтобы избежать повторного выхода оборудования из строя.

Наши инженеры используют специализированное диагностическое оборудование, электронные измерительные комплексы и выполняют полный цикл проверки после ремонта. Благодаря этому клиент получает полностью проверенный узел, готовый к дальнейшей эксплуатации.

Основные причины появления ошибки 06A17

Возможная причина: неисправность контроллера ZAPI, повреждение силовой части, неисправность датчиков рулевого двигателя, обрыв или повреждение проводки, просадка напряжения питания, попадание влаги внутрь контроллера.

Где отремонтировать в Москве и СПБ?

В условиях мегаполиса время простоя техники — это потерянные деньги. В Москве и Санкт-Петербурге есть специализированные сервисы, которые занимаются ремонтом ZAPI на компонентном уровне .

Я рекомендую не пытаться самостоятельно паять платы EPS-AC0 без диагностического стенда. Это высокоточная электроника с двумя микропроцессорами для обеспечения безопасности . Лучше доверить это сервисам, предлагающим выезд инженера на склад в Московской или Ленинградской области. Это позволяет сэкономить до 80% стоимости нового контроллера, так как чаще всего меняются конкретные сгоревшие полевые транзисторы или драйверы
