Ремонт рулевого цилиндра погрузчика: признаки неисправностей, диагностика и стоимость ремонта

Рулевой цилиндр является одним из ключевых элементов системы управления вилочного погрузчика. Именно он преобразует давление гидравлической жидкости в движение управляемого моста. При износе уплотнений, повреждении штока или внутренних элементов цилиндра погрузчик начинает плохо поворачивать, появляется люфт рулевого управления, а работа техники становится небезопасной.

Специалисты «Гарант Сервис Плюс» выполняют диагностику, восстановление и замену рулевых цилиндров погрузчиков любых марок с гарантией на выполненные работы по всей России, Москве Московской области, Санкт-Петербургу и Ленинградской области.

Что такое рулевой цилиндр и где он находится

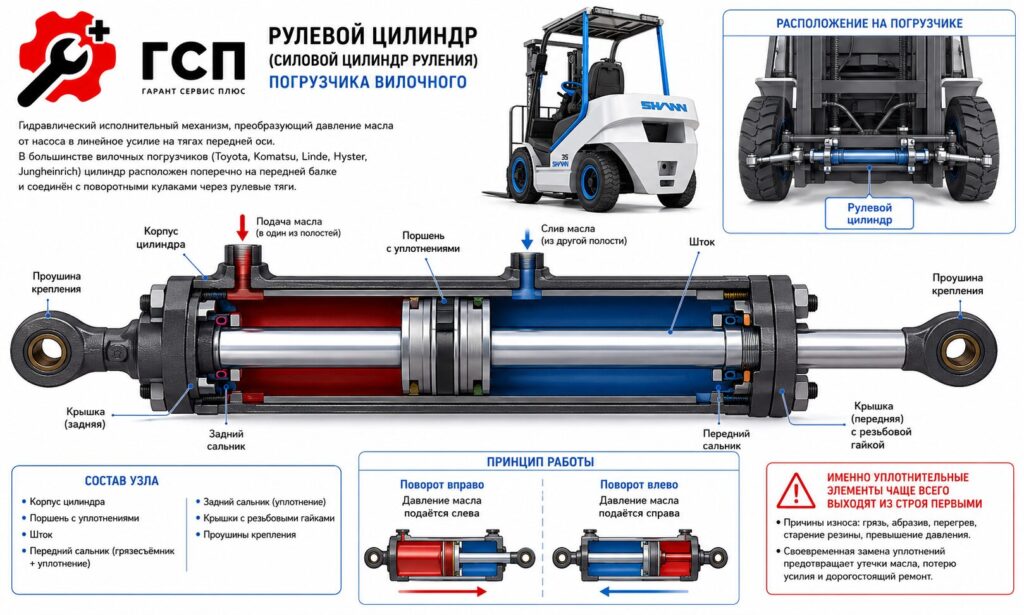

Рулевой цилиндр (силовой цилиндр руления) — гидравлический исполнительный механизм, преобразующий давление масла от насоса в линейное усилие на тягах передней оси. В большинстве вилочных погрузчиков (Toyota, Komatsu, Linde, Hyster, Jungheinrich) цилиндр расположен поперечно на передней балке и соединён с поворотными кулаками через рулевые тяги. В состав узла входят: корпус цилиндра, поршень с уплотнениями, шток, передний и задний сальники, крышки с резьбовыми гайками и проушины крепления. Именно уплотнительные элементы чаще всего выходят из строя первыми.

Во время работы цилиндр испытывает значительные нагрузки. Со временем изнашиваются уплотнения, появляется коррозия штока, увеличивается внутренний износ корпуса и поршня. В результате ухудшается точность управления техникой и снижается безопасность эксплуатации.

Симптомы неисправности: когда нужен ремонт

Определить необходимость ремонта рулевого цилиндра позволяют следующие признаки:

• тяжёлое или неравномерное вращение рулевого колеса;
• видимые подтёки гидравлического масла на корпусе цилиндра или штоке;
• рывки и провалы при повороте;
• руль не возвращается в нейтральное положение;
• стук или люфт в месте крепления цилиндра.

Наличие хотя бы одного из перечисленных симптомов — сигнал к диагностике и последующему ремонту. Ниже приведена таблица соответствия симптомов возможным причинам и необходимым действиям.

Инструменты и материалы для ремонта

Для самостоятельного ремонта рулевого цилиндра погрузчика потребуются: набор накидных и рожковых ключей (17–46 мм), крючки и съёмники для сальников, тиски с мягкими губками, динамометрический ключ, ремкомплект (сальники, уплотнения поршня, кольца) — подбирается по марке и типоразмеру, чистое гидравлическое масло ISO VG 46 или 68, обезжириватель, ветошь, маркировочный маркер.

Как подобрать ремкомплект рулевого цилиндра

Ремкомплект подбирается по трём параметрам: марка и модель погрузчика, внутренний диаметр цилиндра, диаметр штока. Использование неоригинальных (универсальных) комплектов допустимо при точном соответствии типоразмеров и материала уплотнений (NBR, FKM/Viton). Для работы в условиях высоких температур предпочтителен FKM.

Порядок ремонта рулевого цилиндра: пошаговая инструкция

Шаг 1. Подготовка и снятие цилиндра

Установите погрузчик на ровной площадке, подложите упоры под колёса. Сбросьте давление в гидросистеме, повернув рулевое колесо в обе стороны до упора при выключенном двигателе. Отсоедините гидравлические шланги (пометьте их для правильной установки), слейте остаток масла. Открутите пальцы проушин и снимите цилиндр.

Шаг 2. Разборка

Зажмите цилиндр в тисках за корпус (не за шток). Открутите переднюю и заднюю крышки специальным крючковым ключом или накидным ключом подходящего размера. Извлеките шток с поршнем поступательным движением, избегая перекосов. Снимите старые уплотнения с поршня и крышек, промаркировав их положение.

Шаг 3. Дефектовка деталей

Осмотрите внутреннюю поверхность цилиндра на наличие задиров, рисок и коррозии. Допустимая шероховатость зеркала — Ra 0,4 мкм. Проверьте шток: биение не должно превышать 0,05 мм, задиры глубиной более 0,3 мм — основание для замены штока. Незначительные царапины устраняются полировкой.

Шаг 4. Замена уплотнений

Смажьте новые уплотнения чистым гидравлическим маслом. Установите кольца на поршень в правильном порядке (согласно схеме из ремкомплекта). Запрессуйте новые сальники в крышки без перекоса, используя оправку подходящего диаметра. Не допускайте закручивания губки сальника.

Шаг 5. Сборка и проверка

Введите шток с поршнем в цилиндр плавным вращательно-поступательным движением. Затяните крышки с усилием, указанным в руководстве по ремонту (обычно 80–120 Н·м). Установите цилиндр на погрузчик, подключите шланги, залейте масло. Запустите двигатель, выполните прокачку системы (5–7 полных поворотов руля от упора до упора). Проверьте герметичность всех соединений.

Типичные ошибки при ремонте рулевого цилиндра

Использование уплотнений неподходящего материала или типоразмера. Сборка без смазки уплотнений — приводит к их повреждению при запуске. Превышение момента затяжки крышек — деформация резьбы корпуса. Недостаточная прокачка гидросистемы — воздух в системе вызывает рывки руля. Игнорирование состояния штока — задиры на штоке быстро уничтожат новые сальники.

Почему выходит из строя рулевой цилиндр

Наиболее распространенные причины неисправностей: естественный износ манжет и уплотнений, повреждение хромированного покрытия штока, попадание загрязнений в гидросистему, коррозия внутренних поверхностей, механические удары по штоку, работа при недостаточном уровне масла, перегрузка погрузчика. Своевременное техническое обслуживание позволяет существенно продлить срок службы цилиндра.

Как проводится диагностика рулевого цилиндра

Диагностика начинается с визуального осмотра. Специалисты проверяют: наличие подтеканий масла, состояние штока, качество креплений, работу гидролиний, наличие люфта в соединениях, равномерность хода цилиндра. После этого выполняются гидравлические испытания и проверка давления в системе.

Что входит в ремонт рулевого цилиндра

Что обычно делают при ремонте рулевого цилиндра. Тут всё зависит от того, что именно сломалось. Если износились манжеты и уплотнения, то просто меняют ремкомплект. Когда на штоке появились царапины, его можно восстановить — отполировать или напылить новый слой. Если же повреждения серьёзные, проще поставить новый шток. Бывает ещё, что изнашивается сам корпус изнутри, тогда его растачивают. Если появился люфт из-за втулок, их меняют. А после всех работ цилиндр собирают и проверяют, нет ли утечек.

Когда ремонт выгоднее замены. В большинстве случаев восстановить цилиндр выходит намного дешевле, чем покупать новый целиком. Поэтому если просто износились манжеты, есть небольшие царапины на штоке или появился люфт втулок — это всё выгодно отремонтировать. А вот если шток сильно погнуло, треснул корпус или внутри серьёзный износ, тогда проще и надёжнее поставить новый цилиндр.

Когда ремонт лучше доверить специалисту

Самостоятельный ремонт рулевого цилиндра оправдан при замене уплотнений и устранении незначительных дефектов. Обратитесь в специализированный сервис по ремонту рулевого управления погрузчика в следующих случаях: глубокие задиры или эллипсность зеркала цилиндра, изгиб или трещина штока, повреждение резьбы крышек или корпуса, необходимость гильзовки или хромирования штока.

Игнорирование проблемы может привести к: полной потере управляемости, повреждению гидронасоса, разрушению рулевых тяг, повышенному износу заднего управляемого моста, аварийным ситуациям на складе. Поэтому ремонт следует выполнять при первых признаках неисправности.

Для комплексной диагностики рулевого управления рекомендуем ознакомиться со следующими материалами:

• Люфт рулевой тяги погрузчика;
• Замена рулевого наконечника;
• Ремонт гидроусилителя погрузчика;
• Ремонт заднего управляемого моста;
• Погрузчик плохо поворачивает;
• Стук при повороте погрузчика

Стоимость ремонта рулевого цилиндра

Цена зависит от конструкции цилиндра, степени износа и необходимости восстановления штока. В среднем стоимость ремонта рулевого цилиндра погрузчика начинается от 8 000 рублей, а капитального восстановления — от 15 000 рублей. Точная стоимость определяется после диагностики.

Итог: ремонт или замена?

Ремонт рулевого цилиндра погрузчика заменой ремкомплекта обходится в 3–8 раз дешевле покупки нового цилиндра и занимает 1,5–3 часа при наличии инструмента и опыта. Регулярная замена масла в гидросистеме (каждые 1000 м/ч) и своевременное устранение микроподтёков — лучшая профилактика дорогостоящего ремонта рулевого управления погрузчика в целом. Если у вас остались вопросы по подбору ремкомплекта или порядку разборки конкретной модели — обратитесь к нашим специалистам. Мы поможем подобрать запчасти и проконсультируем по технологии ремонта.
