Ремонт рукоятки управления CAN перевозчика палет Jungheinrich: экспертное руководство

Ремонт рукоятки управления CAN перевозчика палет Jungheinrich: Диагностика и восстановление в Москве и СПб

Современные перевозчики палет Jungheinrich оснащаются интеллектуальной системой управления по CAN-шине. В отличие от обычной проводной схемы, здесь все команды оператора передаются в электронный контроллер цифровыми сигналами. Именно поэтому даже небольшая неисправность рукоятки управления способна полностью остановить работу техники. Во время эксплуатации внутрь корпуса попадает пыль и влага, постепенно изнашиваются кнопки, переламываются провода в месте постоянного изгиба кабеля, появляются трещины на печатной плате или нарушается передача сигнала по CAN-линии. В результате техника может перестать двигаться, перестает работать гидравлика, появляются ошибки на дисплее либо часть функций начинает работать нестабильно.

Наши инженеры начинают ремонт с компьютерной диагностики. Проверяется питание, сопротивление CAN-линии, состояние кабеля, платы управления, микропереключателей, датчиков положения рукоятки и всех элементов безопасности. После дефектовки восстанавливаются поврежденные дорожки платы, заменяются кнопки, кабель, разъемы, датчики, элементы электроники или полностью ремонтируется модуль управления. После сборки выполняется проверка связи с контроллером, удаление ошибок и тестирование техники под нагрузкой. В большинстве случаев ремонт позволяет полностью восстановить работоспособность оригинальной рукоятки без необходимости покупки дорогостоящего нового узла.

Ремонт рукоятки управления CAN-шины погрузчика паллет Jungheinrich

Рукоятка управления с CAN-шиной — это «мозг» электрического погрузчика паллет Jungheinrich (серий EJE, ERE и других). С ее помощью оператор задает направление движения, скорость, подъем и опускание вил, а вся команда передается не по отдельным проводам, а по единой цифровой шине CAN. Удобно и надежно, пока электроника исправна. Но именно из-за высокой плотности электроники этот узел — один из самых уязвимых в тележке: попадание влаги, механический удар о стеллаж, износ контактов или банальная коррозия разъёма могут полностью вывести технику из строя прямо посреди смены.

Как специалист, годами занимающийся ремонтом складской техники, могу сказать: в большинстве случаев рукоятку не нужно менять целиком. Дилерская замена узла в сборе стоит немалых денег и требует времени на заказ оригинальной запчасти, в то время как сама неисправность зачастую сводится к перегоревшей дорожке на плате, окислившемуся разъему CAN или залипанию потенциометра. Грамотная диагностика позволяет локализовать проблему и восстановить рукоятку без ожидания поставки из Европы — это особенно актуально для складов в Москве, Санкт-Петербурге и области, где простой техники напрямую бьет по логистике.

Почему выходит из строя рукоятка CAN

Чаще всего к отказу приводит сочетание нескольких факторов, а не один-единственный. Влажная уборка на складах, перепады температуры между рампой и холодным цехом, интенсивная эксплуатация в две-три смены — все это ускоряет износ контактов и уплотнений. Отдельная больная тема — «человеческий фактор»: удары рукояткой о стеллажи и падения тележки приводят к трещинам в корпусе и обрыву внутренних шлейфов, которые физически не видны снаружи, но полностью останавливают обмен данными по шине.

Ниже приведена сводная таблица наиболее частых неисправностей, с которыми обращаются владельцы техники.

Как проходит ремонт

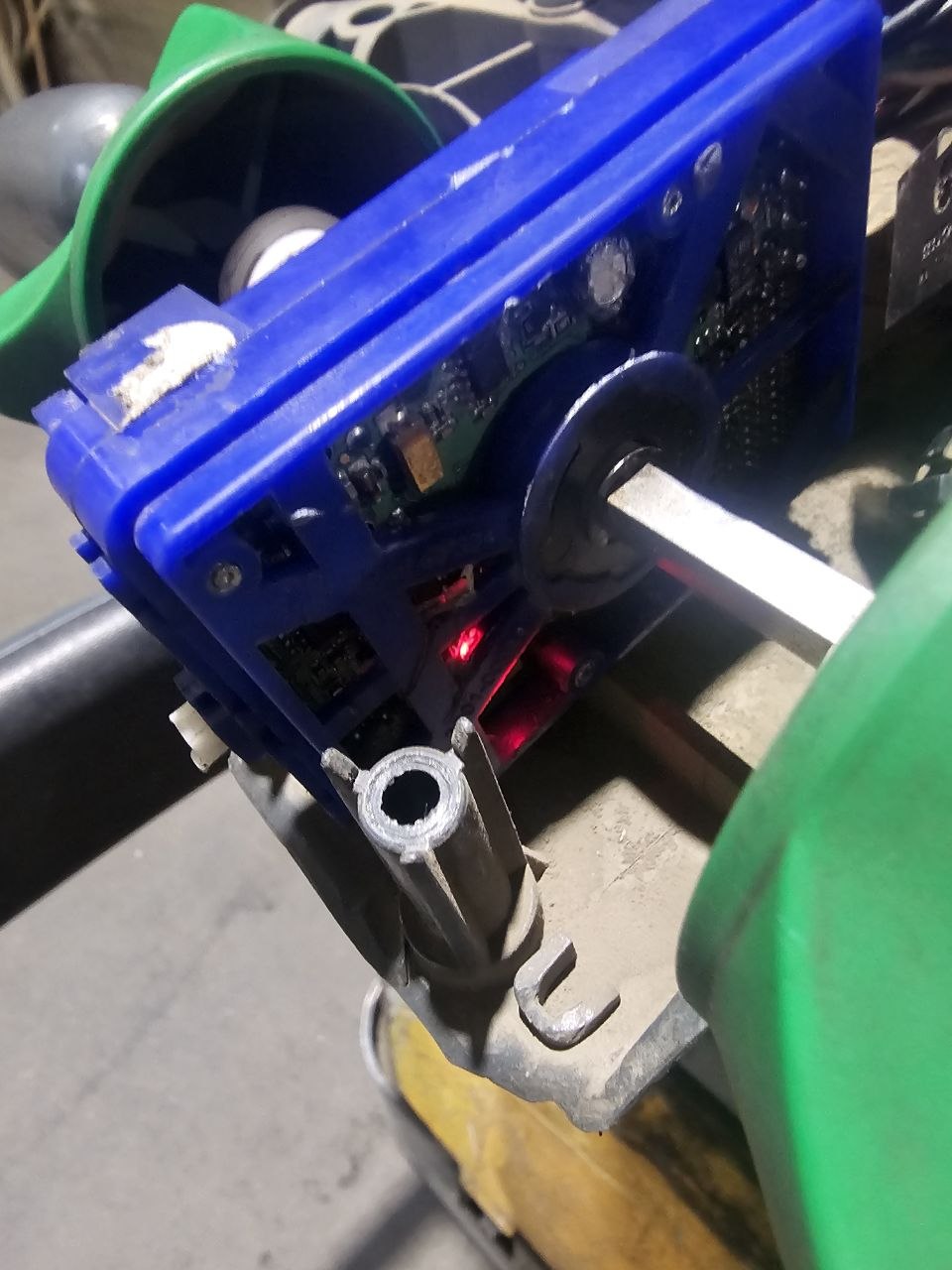

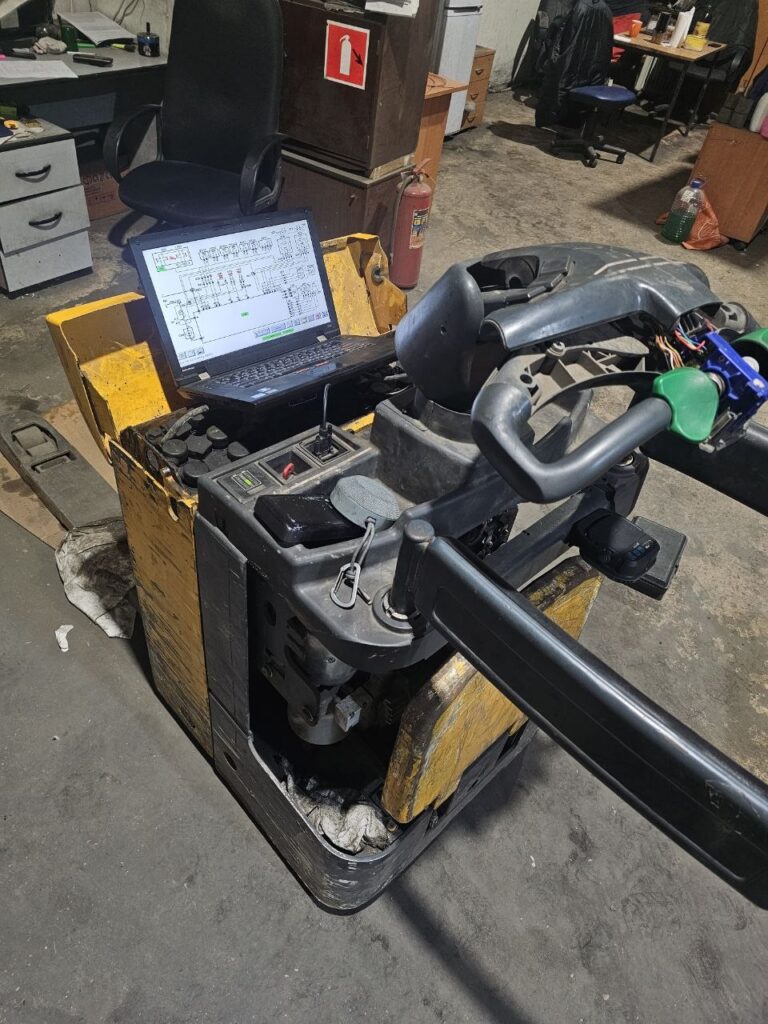

Диагностику всегда начинаем со считывания кодов ошибок через сервисный разъем — контроллер Jungheinrich сам подсказывает, в какой зоне искать проблему: в самой рукоятке, в жгуте проводов или в блоке управления тележкой. После этого рукоятка разбирается, плата и шлейфы проверяются под увеличением на наличие трещин и следов коррозии, контакты разъема CAN зачищаются или заменяются. Если пробит конкретный элемент платы — резистор, транзистор, дорожка, — мы перепаиваем и восстанавливаем дорожку, а не меняем плату целиком. Потенциометры и кнопочные группы при сильном износе заменяются на аналогичные, после чего рукоятка калибруется под конкретную модель тележки и тестируется в реальных условиях: разгон, торможение, подъем и опускание вил под нагрузкой.

Стоимость и сроки закономерно зависят от того, что именно вышло из строя, а также от региона выезда. Ориентировочные значения — в таблице ниже. Цены ориентировочные и уточняются после диагностики конкретной модели — на них влияет год выпуска тележки, доступность аналогов и объём повреждений.

Ремонт или замена: как решить

Если корпус рукоятки цел, а проблема в электронике — ремонт почти всегда выгоднее и быстрее замены. Менять узел целиком имеет смысл, если корпус треснул в нескольких местах, повреждена сама механика джойстика или оригинальная деталь настолько устарела, что дешевле поставить актуальный аналог. На практике ремонт складской техники Jungheinrich позволяет устранить около 80 % обращений — производитель делает платы ремонтопригодными, а не одноразовыми.

Почему CAN-шина — это «нервная система» вашего Jungheinrich

Современные перевозчики палет Jungheinrich, особенно серии ERE, управляются не механическими тросами, а электронными сигналами. Рукоятка управления (известная как Multipilot) отправляет цифровые команды через CAN-шину к контроллерам ходовой части, гидравлики и рулевого управления. Официальный диагностический инструмент — программа Judit (Jungheinrich Diagnosis Tool) — обязательна для точного определения неисправности, так как метод пробной замены блоков здесь не работает и лишь увеличивает затраты .

На практике мы часто сталкиваемся с двумя основными сценариями поломок:

1. Обрыв или повреждение CAN-шины. В электрических перевозчиках кабели CAN проходят через подвижные сочленения, особенно в районе подлокотника и под сиденьем. Со временем провода перетираются, что приводит к потере связи между рукояткой и мозгом машины .
2. Выход из строя электронных компонентов рукоятки. Это может быть как заводской брак, так и результат попадания влаги или механического воздействия на джойстик.

Диагностика CAN-шины с помощью мультиметра: алгоритм от эксперта

Прежде чем везти машину в сервис, можно провести первичную диагностику. Классический метод — измерение сопротивления на CAN-шине. В диагностическом разъеме перевозчика между контактами Can-High и Can-Low должно быть сопротивление 60 Ом. Это значение показывает, что оба терминальных резистора (по 120 Ом каждый) на концах шины исправны и замкнуты параллельно .

Если вы видите 120 Ом, это верный признак обрыва в линии. Вы смотрите только на один резистор, второй «потерян» из-за разрыва цепи. Дальнейшая задача — последовательно, снимая разъемы блоков, определить участок обрыва. Начинают поиск с середины магистрали, двигаясь в сторону, где нет сопротивления 120 Ом . Типовая последовательность соединения блоков CAN на электроштабелерах Jungheinrich выглядит так:
Дисплей <—> Блок гидравлики <—> Правый блок движения <—> Левый блок движения <—> Рулевой блок <—> Интерфейс <—> Мультипилот (рукоятка). Чаще всего обрыв обнаруживается в гофре кабеля за сиденьем, в районе рулевого блока. Проверяйте 16-пиновый разъем XB-64 — если в сторону подлокотника нет 120 Ом, проблема локализована

Что делать, если рукоятка не ремонтируется на месте?

В Москве и Санкт-Петербурге острая проблема — высокая стоимость новой рукоятки управления и долгие сроки поставки. Альтернативой является компонентный ремонт электроники. Это означает, что инженер не меняет рукоятку целиком, а восстанавливает плату на уровне замены микросхем, драйверов и силовых элементов.

Преимущества такого подхода:

• Экономия бюджета на 40–80% по сравнению с покупкой нового блока управления .
• Скорость: ремонт в лаборатории занимает от 5 рабочих дней, без ожидания доставки запчасти из Германии .
• Гарантия: на восстановленный блок дается гарантия от 12 месяцев

Признаки неисправности рукоятки управления

перевозчик палет не реагирует на команды оператора; не работает движение вперед или назад; периодически пропадает управление; ошибки связи CAN на дисплее; не работают кнопки подъема или опускания вил; техника самопроизвольно отключается; отсутствует сигнал с датчика присутствия оператора; поврежден кабель рукоятки.

Типичные ошибки CAN-шины и рукоятки управления

Поиск обрыва CAN-шины по сопротивлению

Ремонт рукоятки управления перевозчика палет Jungheinrich — задача, требующая системного подхода. Начинайте с логики: проверьте «физику» (кабели и разъемы), затем переходите к «цифре» (CAN-шина) и только в конце — к электронике платы. В Москве и Санкт-Петербурге есть квалифицированные сервисы, которые могут восстановить блок за 5 дней, что критически важно для бесперебойной работы склада. Не затягивайте с диагностикой — обрыв CAN-шины часто приводит к выходу из строя дорогостоящих контроллеров движения и гидравлики.

Почему важно ремонтировать CAN-рукоятку вовремя

Электронная система управления Jungheinrich тесно связана с контроллером движения, гидравлики и системой безопасности. Продолжительная эксплуатация неисправной рукоятки может привести к появлению дополнительных ошибок, повреждению электронных модулей и полной остановке перевозчика палет. Своевременный ремонт позволяет значительно снизить стоимость восстановления техники и избежать длительного простоя склада.

Наш сервис выполняет ремонт перевозчиков палет Jungheinrich в Москве, Московской области, Санкт-Петербурге и Ленинградской области. Используем профессиональное диагностическое оборудование, восстанавливаем оригинальные электронные узлы и после ремонта обязательно проверяем работу техники во всех режимах эксплуатации.
