Ремонт гидроусилителя погрузчика: признаки неисправностей, диагностика и стоимость ремонта

Гидроусилитель рулевого управления облегчает поворот колес и обеспечивает плавное управление погрузчиком. Неисправности гидроусилителя приводят к тугому рулю, рывкам, шуму насоса и ухудшению маневренности техники. Своевременный ремонт гидроусилителя позволяет избежать выхода из строя рулевого цилиндра, насоса и других элементов рулевого управления.  Если управление стало тяжелым, появились посторонние шумы или утечки масла — пора бить тревогу

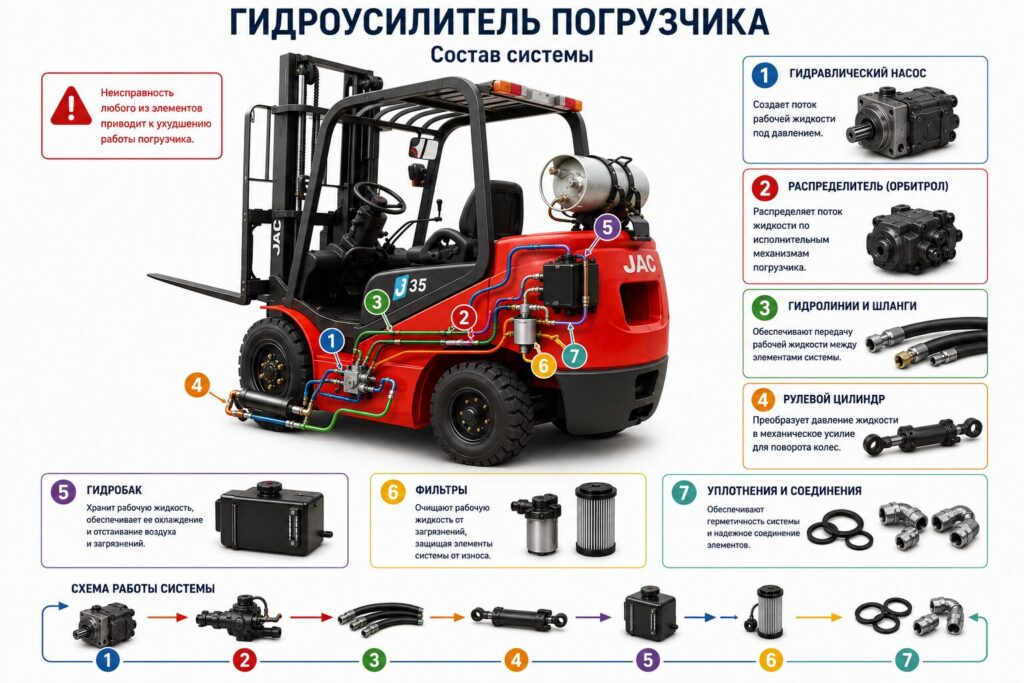

Что входит в гидроусилитель погрузчика. Система гидроусилителя состоит из: гидравлического насоса, распределителя (орбитрола), гидролиний и шлангов, рулевого цилиндра, гидробака, фильтров, уплотнений и соединений. Неисправность любого из элементов приводит к ухудшению работы рулевого управления. Неисправность любого из элементов приводит к ухудшению работы рулевого управления.

Когда требуется ремонт: главные признаки неисправностей

Какие работы выполняются при ремонте гидроусилителя

Во время ремонта специалисты проверяют: давление в гидросистеме, состояние насоса гидроусилителя, исправность орбитрола, герметичность гидролиний, состояние рулевого цилиндра, фильтры и качество гидравлического масла, работу клапанов и распределителя.

Профессиональная диагностика гидроусилителя включает следующие этапы:

1. Визуальный осмотр — проверка уровня и состояния масла в бачке, осмотр шлангов и соединений на наличие подтеканий
2. Измерение давления в системе — с помощью манометра проверяется, соответствует ли давление норме. Для погрузчиков давление срабатывания предохранительного клапана насос-дозатора должно быть 17 МПа
3. Проверка работы насос-дозатора и клапанов — оценивается плавность вращения руля и отсутствие рывков
4. Проверка делителя потока — измеряется расход жидкости в контуре гидроусилителя (должен составлять около 40% от подачи насоса)

Почему выходит из строя гидроусилитель

Чаще всего причиной становятся: загрязнение гидравлического масла, работа при недостаточном уровне масла, попадание воздуха в систему, естественный износ насоса, повреждение гидрошлангов, перегрев гидросистемы, несвоевременное техническое обслуживание.

Диагностика — прежде всего

Прежде чем что-то разбирать, я всегда начинаю с визуальной проверки. Смотрю на уровень рабочей жидкости в бачке — это первое. Потом осматриваю шланги и штуцерные соединения на предмет подтёков. Масло на полу под машиной — это уже разговор конкретный. Следующий шаг — манометр. Снимаю давление на насосе при нейтральном положении руля и при крайнем. Если насос не выдаёт паспортное давление — проблема в нём. Если давление есть, а усиление пропало — ищем в рулевой рейке или распределителе.

На погрузчиках встречаются две основные схемы: орбитальный рулевой механизм (орбитроль) и схема с рулевым цилиндром и распределительным клапаном. Логика диагностики отличается, путать их нельзя.

Что чаще всего выходит из строя

По моей практике, 60–70% обращений — это проблемы с уплотнениями. Сальники стареют, дубеют, начинают пропускать. Особенно страдает насос и рулевой цилиндр. Ремкомплект в большинстве случаев решает вопрос — если сам корпус не изношен до критических допусков.

Второй по частоте — износ насоса. Шестерёнчатые насосы на погрузчиках работают в жёстком режиме, особенно если оператор гоняет машину на холодную, не дав маслу прогреться. Межзубные зазоры растут, насос теряет производительность. Здесь уже ремкомплектом не обойтись — нужна дефектовка, а часто и замена секции.

Третье — засорение фильтра и загрязнение жидкости. Видел случаи, когда гидравлическое масло не меняли три-четыре года. В итоге — абразивный износ по всей системе, задиры на золотнике распределителя.

Порядок разборки и ремонта

Перед разборкой — обязательно сбросить давление в системе. Это не просьба, это требование безопасности. Потом сливаю масло, отсоединяю шланги, маркирую их сразу — потом спасибо себе скажешь. Рулевую колонку отсоединяю от вала орбитроля или распределителя.

При разборке орбитроля аккуратно, без перекосов, снимаю секции. Там прецизионные детали — ротор, статор, золотник. Любая царапина критична. Промываю всё в чистом керосине, дефектую каждую деталь. Зазоры проверяю щупом. Если всё в норме — меняю уплотнения из ремкомплекта и собираю в обратном порядке. Момент затяжки болтов — строго по мануалу, не на глаз.

Рулевой цилиндр разбираю в тисках с мягкими губками. Шток осматриваю на предмет задиров и коррозии. Мелкие риски полирую, грубые — повод заменить шток. Новые манжеты перед установкой слегка смазываю рабочим маслом.

Сборка и проверка

После сборки заливаю свежее масло нужной вязкости — смотрю документацию на конкретную модель, не гадаю. Прокачиваю систему: поворачиваю руль от упора до упора несколько раз при работающем двигателе, слежу за пузырями в бачке. Контролирую уровень, проверяю давление снова.

Потом — обязательно тест под нагрузкой. Пустая машина и гружёная ведут себя по-разному. Если руль лёгкий, без рывков, без воя — работа сделана.

И последнее: всегда рекомендую заменить фильтр гидросистемы после ремонта. Это дёшево, но защищает всю систему от продуктов износа, которые накопились за время неисправности.

Таблица стоимости работ

Какие узлы рекомендуется проверить одновременно

Во время ремонта гидроусилителя также рекомендуется проверить: люфт рулевой тяги, замену рулевого наконечника, ремонт заднего управляемого моста, состояние рулевого цилиндра, гидролинии и соединения. Если при повороте слышны посторонние звуки, полезно ознакомиться со статьей «Стук при повороте».

Советы по обслуживанию

Чтобы избежать дорогостоящего ремонта: Следите за уровнем масла в бачке гидроусилителя и доливайте его по мере необходимости. Меняйте гидравлическую жидкость и фильтры согласно регламенту производителя — загрязненное масло — главный враг насоса. Регулярно осматривайте шланги и соединения на предмет трещин и подтеканий. При появлении первых признаков неисправности не откладывайте визит в сервис — своевременный ремонт обойдется дешевле, чем замена агрегата целиком

Нужна консультация или запись на ремонт? Оставьте заявку — мы подберем оптимальное решение для вашего погрузчика.

Как продлить срок службы гидроусилителя

Чтобы избежать дорогостоящего ремонта, рекомендуется: регулярно менять гидравлическое масло, следить за уровнем жидкости, менять фильтры, своевременно устранять течи, контролировать давление в системе, проводить плановую диагностику рулевого управления.
